ECS晶振,石英晶振,HC-49USX-4X晶振,ECS-80-S-4X晶振

频率:3.570MHz~70.000MHz 尺寸:11.35*4.65*3.5mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作.

订购热线:0755-27839151

1XQJX

ECS-1

    ECS晶振,石英晶振,HC-49USX-4X晶振,ECS-80-S-4X晶振.引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.49S型无源插件晶振,ECS-80-S-4X晶振,HC-49USX-4X晶振
      ECS Inc.国际公司是一家私人控股公司,致力于满足不断增长的全球高可靠性创新型频率控制设备需求。ECS公司是世界一流的研究机构和电子设备设计师公认的创新贴片晶振解决方案的前15的全球开发商和制造出全球竞争者数超过600的。
      ECS石英晶振真空退火技术:晶振高真空退火处理是消除石英晶体谐振器在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。ECS晶振,石英晶振,HC-49USX-4X晶振,ECS-80-S-4X晶振

2GGCS

ECS晶振规格

单位

HC-49USX-4X晶振

石英晶振基本条件

标准频率

f_nom

3.570MHz~70.000MHz

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-10°C ~+70°C

标准温度

激励功率

DL

500μW Max.

推荐:500μW

频率公差

f_— l

±30 × 10-6 (标准)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.guanjiedz.com

频率温度特征

f_tem

±50 × 10-6/-10°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

10pF~20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10°C~+70°C, DL = 500μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

3CC

ECS-3

HC-49USX-4X晶振尺寸图:

hc-49usx 11.35_4.65

4ZYSX清洗

  关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。由于石英晶振的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。若要进行超声波清洗,必须事先根据实际使用状态进行确认。49S型无源插件晶振,ECS-80-S-4X晶振,HC-49USX-4X晶振
撞击
    虽然进口晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。
装载
    SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得无源晶振产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
<引线类型产品>
    当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。ECS晶振,石英晶振,HC-49USX-4X晶振,ECS-80-S-4X晶振
保管
    保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光,不发生结露的场所保管。

5HBFZ

    ECS晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对49S插件石英谐振器,石英晶振的化学物质的管理强化等。49S型无源插件晶振,ECS-80-S-4X晶振,HC-49USX-4X晶振
      ECS晶振公司环保环境与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展环境保护椭圆形DIP晶振产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。
      ECS晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动。推进了环境考虑的49S插件晶振产品和服务。为了提供社会,努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力。
      这个环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善。ECS晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展。ECS晶振,石英晶振,HC-49USX-4X晶振,ECS-80-S-4X晶振

联系人:李玉龙

电话:86-0755-27839151

手机:13828756848

QQ:987260611

邮箱:guanjiedz@163.com

www.guanjiedz.com

地址:深圳市宝安区中心区商都赛格电子大厦1C48

订购:ECS晶振,石英晶振,HC-49USX-4X晶振,ECS-80-S-4X晶振

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *订购意向:
  • *验证码:验证码

跟此产品相关的产品 / Related Products

ECS晶振,ECX-12晶振,贴片晶振,ECX-12L晶振
ECS晶振,ECX-12晶振,贴片晶振,ECX-12L晶振

频率:32.768KHZ 尺寸:2.0x1.2mm

日本进口的32.768KHz系列晶振产品多元化,外观尺寸有多项选择,并且支持无源以及有源晶振应用.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.

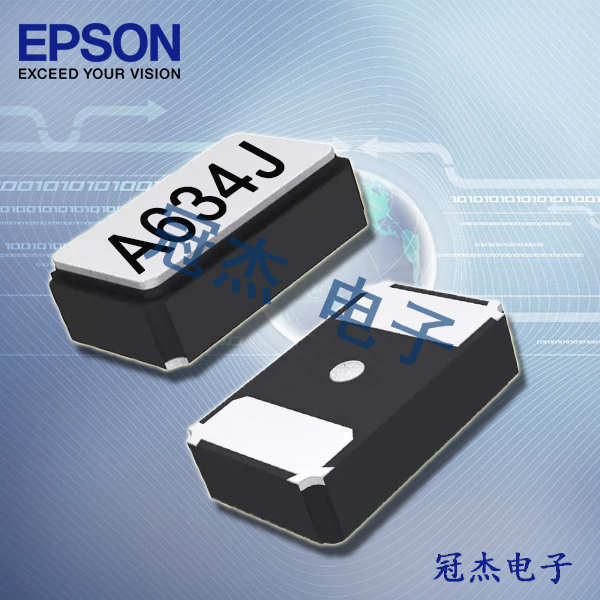

爱普生晶振,32.768K晶振,FC-12M晶振
