EPSON差分振荡器,X1G0042810005,MG7050VAN有源晶振,6G路由器晶振

尺寸为7.0*5.0mm,频率200MHZ

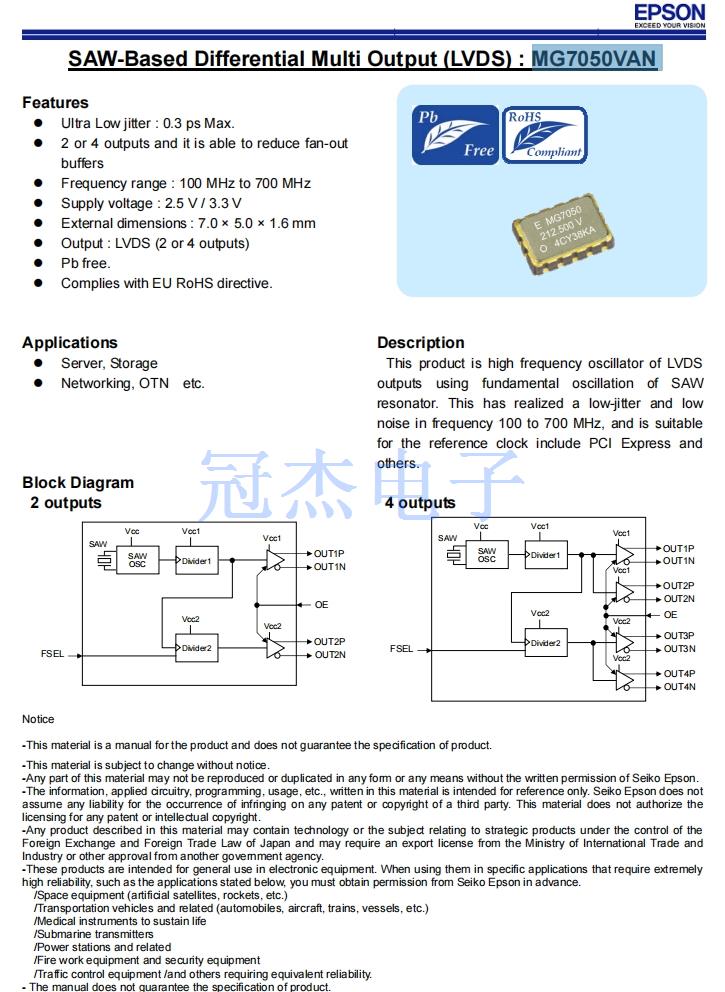

EPSON差分振荡器,X1G0042810005,MG7050VAN有源晶振,6G路由器晶振，尺寸为7.0*5.0mm,频率200MHZ,输出逻辑LVDS，OSC差分晶振，LVDS差分输出振荡器，贴片LVDS晶振，爱普生差分晶振，差分石英晶体振荡器，OSC差分石英晶振，低电压差分振荡器，低功耗差分晶振，有源差分晶振，高频差分振荡器，通讯差分晶振，本产品是利用锯波谐振器的基本振荡的LVDS输出的高频振荡器。这实现了频率为100~700MHz的低抖动和低噪声，适用于PCI Express等参考时钟。

差分晶振产品非常适合用于无线通信，网络设备，智能家居，无线模块，测量测试，仪器设备，服务器，存储，网络，OTN等。EPSON差分振荡器,X1G0042810005,MG7050VAN有源晶振,6G路由器晶振.

订购热线：0755-27839151

EPSON差分振荡器,X1G0042810005,MG7050VAN有源晶振,6G路由器晶振 参数表

1) Absolute maximum ratings

Parameter

Symbol

Unit

Min.

Typ.

Max

Notes

Supply voltage

VCC

-0.5

+4.0

Storage temperature

TSTG

。C

-55

+125

Store as bare product after packing

Input voltage

VIN

-0.5

VCC+0.5

2) Operating conditions

Parameter

Symbol

Unit

Min.

Typ.

Max

Notes

Supply voltage

VCC

2.97

3.3

3.63

Part C

Vcc, Vcc1, Vcc2
need same voltage

2.375

2.5

2.625

Part D

Output frequency

MHz

125

200

FSEL=LOW
2-outputs: OUT2
4-outputs: OUT3,OUT4

Operating temperature
range

Tuse

°C

+70

Part A

-20

+70

Part B

-5

+85

Part D

Output load condition

L_LVDS

100

Connected between OUTnP and OUTnN

3) Frequency characteristics

Parameter

Symbol

Unit

Min.

Typ.

Max

Notes

Frequency tolerance

f_tol

× 10-6

-50

+50

Part J

-100

+100

Part L

Frequency aging

f_age

× 10-6

-10

+10

Part N First year、25°C

Include on frequency tolerance

Part A *1 10 years、25°C

*1 “A” is not acceptable when Frequency tolerance is “J” and Operating temperature is “B” or “D” .
4) Characteristics

[GND=0.0 V]

Parameter

Symbol

Unit

Min.

Typ.

Max

Notes

Oscillation start up time

T_str

Current consumption

ICC

VCC=3.3V、2-outputs

OE= VCC、
with output
load

VCC=3.3V、4-outputs

VCC=2.5V、2-outputs

VCC=2.5V、4-outputs

Disable current

I_dis

VCC=3.3V

OE=GND

VCC=2.5V

Rise time

200

400

20% →80% of (VOD1+VOD2)

Fall time

200

400

80% →20% of (VOD1+VOD2)

Symmetry

SYM

Output offset voltage

VOS

1.125

1.25

1.375

DC characteristics

Output voltage

VOD

247

350

454

DC characteristics

High input voltage

VIH

70 %Vcc

Vcc+0.3

OE, FSEL terminal

Low Input voltage

VIL

-0.3

30 %Vcc

OE, FSEL terminal

Input current

IIH

μA

VIN=Vcc, OE, FSEL terminal

IIL

-60

-20

VCC=3.3V

VIN=GND

-45

-15

VCC=2.5V

Disable delay time

tpxz

100

OE terminal “H” → “L”

Enable delay time

tpzx

100

OE terminal “L” → “H”

Skew

tskew

Phase Jitter *2

tPJ

0.16(0.19)

0.3

f0=100MHz, Vcc=3.3V(2.5V)

0.15(0.18)

f0=125MHz, Vcc=3.3V(2.5V)

0.14(0.17)

f0=156.25MHz, Vcc=3.3V(2.5V)

0.13(0.15)

f0=212.5MHz, Vcc=3.3V(2.5V)

0.11(0.12)

f0=312.5MHz, Vcc=3.3V(2.5V)

0.05(0.06)

f0=700MHz, Vcc=3.3V(2.5V)

0.5

FSEL=LOW, 50 MHz ≤ fo < 100 MHz
2-outputs: OUT2
4-outputs: OUT3,OUT4

EPSON差分振荡器,X1G0042810005,MG7050VAN有源晶振,6G路由器晶振 尺寸图

差分晶体振荡器产品特性：

超低抖动:0.3 ps最大值。

2路或4路输出，能够减少扇出

缓冲区

频率范围:100mhz ~ 700mhz

供电电压:2.5 V / 3.3 V

外形尺寸:7.0 × 5.0 × 1.6 mm

整机输出:LVDS(2或4输出)

无铅。

符合欧盟RoHS指令。

更多相关日本爱普生EPSON晶振型号

编码	品牌	型号	频率	尺寸	输出方式	电源电压	工作温度
X1M0004110009	爱普生晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110010	爱普生晶振	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110011	爱普生晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110012	爱普生晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110013	爱普生晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110014	爱普生晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110015	爱普生晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110016	爱普生晶振	MG7050EAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110017	爱普生晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110018	爱普生晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110019	爱普生晶振	MG7050EAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110020	爱普生晶振	MG7050EAN	156.253906 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110021	爱普生晶振	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110022	爱普生晶振	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110023	爱普生晶振	MG7050EAN	156.253906 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110024	爱普生晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110025	爱普生晶振	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-20 to 70 °C
X1M0004110026	爱普生晶振	MG7050EAN	312.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004210002	爱普生晶振	MG7050VAN	212.500000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	0 to 70 °C
X1M0004210003	爱普生晶振	MG7050VAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	0 to 70 °C
X1M0004210004	爱普生晶振	MG7050VAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.375 to 2.625 V	-20 to 70 °C
X1M0004210005	爱普生晶振	MG7050VAN	644.531250 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.375 to 2.625 V	-20 to 70 °C
X1M0004210006	爱普生晶振	MG7050VAN	322.265625 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.375 to 2.625 V	-20 to 70 °C
X1M0004210007	爱普生晶振	MG7050VAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	-5 to 85 °C
X1M0004210008	爱普生晶振	MG7050VAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	-5 to 85 °C
X1M0004210009	爱普生晶振	MG7050VAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	-5 to 85 °C
X1M0004210010	爱普生晶振	MG7050VAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	-5 to 85 °C
X1M0004210011	爱普生晶振	MG7050VAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	-5 to 85 °C
X1M0004210012	爱普生晶振	MG7050VAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	-5 to 85 °C
X1M0004210013	爱普生晶振	MG7050VAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	-5 to 85 °C
X1M0004210014	爱普生晶振	MG7050VAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	-5 to 85 °C
X1M0004210015	爱普生晶振	MG7050VAN	322.265625 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.970 to 3.630 V	0 to 70 °C
X1M0004210016	爱普生晶振	MG7050VAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LVDS	2.375 to 2.625 V	-5 to 85 °C
X1G0058810001	爱普生晶振	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0058810002	爱普生晶振	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0058810003	爱普生晶振	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	2.375 to 2.625 V	-40 to 85 °C
X1G0058810005	爱普生晶振	SG2520EGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V	-40 to 105 °C
X1G0059010001	爱普生晶振	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 85 °C
X1G0059010002	爱普生晶振	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C
X1G0059010003	爱普生晶振	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1G0059010004	爱普生晶振	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 105 °C
X1G0059010006	爱普生晶振	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1G0059010007	爱普生晶振	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 105 °C
X1G0059010008	爱普生晶振	SG2520VGN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 105 °C
X1G0059210001	爱普生晶振	SG2520EHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LV-PECL	3.135 to 3.465 V	-40 to 85 °C
X1G0059410001	爱普生晶振	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 85 °C
X1G0059410002	爱普生晶振	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1G0059410003	爱普生晶振	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 105 °C
X1G0059410004	爱普生晶振	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C
X1G0059410005	爱普生晶振	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 105 °C
X1G0059410006	爱普生晶振	SG2520VHN	155.520000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 85 °C
X1G0059410007	爱普生晶振	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C
X1G0059410008	爱普生晶振	SG2520VHN	174.703000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C
X1G0059410009	爱普生晶振	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 105 °C
X1G0059410010	爱普生晶振	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 85 °C
X1G0059410011	爱普生晶振	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C
X1G0059410603	爱普生晶振	SG2520VHN	400.000000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1G0059410604	爱普生晶振	SG2520VHN	400.000000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C
X1G0059410605	爱普生晶振	SG2520VHN	467.529297 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C
