瑞康晶振,贴片晶振,RTF3215晶振

尺寸:3.2x1.5mm 频率:32.768KHZ, 此款SMD晶体并且可以承受回流焊接的高温,波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高速的工作效率,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
订购热线:0755-27839151

1XQJX

RK-2

瑞康晶振,贴片晶振,RTF3215晶振,32.768KHz系列晶振产品多元化,外观尺寸有多项选择,并且支持无源以及有源晶振应用,有一个很棒的是几个知名晶振品牌之间产品可以交替替换,比如爱普生的FC-135,西铁城的CM315D,精工的SC320S,KDS晶振的DST310S这四款的32.768K外观尺寸3.2*1.5*0.75mm均是一致,产品频率,精度,负载都可以达到相同,所以消费者在使用方面得到很到的保障,这几款产品本身使用无铅化,卷带SMD包装,产品一般应用在智能手机,控制模组,GPS导航模块,小型蓝牙对接产品等设备.

RAKON瑞康晶振的产品主要基于石英晶体,石英晶振,贴片晶振,有源晶体、压电陶瓷谐振器、表晶32.768KHz技术,并利用其独特的自然压电特性,制造出极其精确的电信号.这些信号用于产生无线电波,并在最苛刻的通信应用程序中同步时间.

RAKON瑞康晶振的产品范围包括较低的稳定晶体振荡器(XO),压控晶体振荡器(VCXO)和水晶产品,通过体积精度高温度补偿晶体振荡器(TCXO),烤箱控制晶体振荡器(OCXO)声表面滤波器和专业产品的极端表现.

晶振的真空封装技术:是瑞康石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

2GGCS

RK-2

瑞康晶振规格

单位

RTF3215晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.guanjiedz.com

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

3CC

RK-3

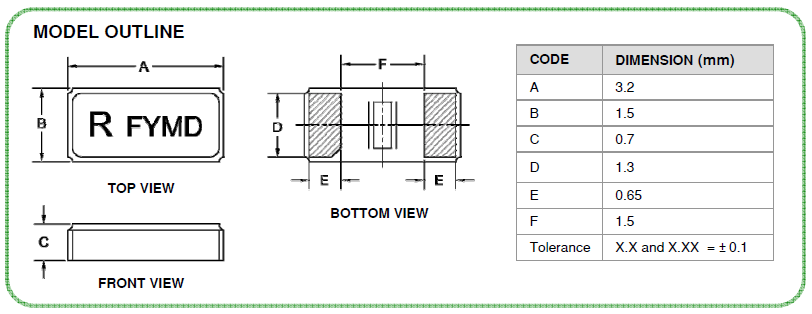

RTF3215 3215

4ZYSX

RK-4

瑞康石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND.

热影响

重复的温度巨大变化可能会降低受损害的瑞康晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

5HBFZ

RK-5

自从欧盟颁布各项绿色环保指令(如RoHS)后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.瑞康晶振为了对环境与人类贡献一己之力,导入石英晶体谐振器,石英晶体, 压电石英晶体,声表面滤波器,有源晶体,压电陶瓷谐振器,表晶32.768K,石英晶振绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求的晶振,石英晶振, 有源晶振,压控振荡器.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.瑞康晶振,贴片晶振,RTF3215晶振

瑞康石英晶振深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生.

要毫不松懈地抓好安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到压电石英晶体,有源晶体,石英晶振,有源晶振,压控振荡器,压电陶瓷谐振器,表晶32.768K,生产建设全过程.

带动石英晶振,有源晶振,压控振荡器, PXO)普通晶体振荡器,(TCXO)温补晶振,(OCXO)恒温晶体振荡器各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路.

6LXFS

RK-6

联系人:李玉龙

电话:86-0755-27839151

手机:13828756848

QQ:987260611

邮箱:guanjiedz@163.com

www.guanjiedz.com

地址:深圳市宝安区中心区商都赛格电子大厦1C48

订购:瑞康晶振,贴片晶振,RTF3215晶振
