NSK晶振,有源晶振,压控晶振,NAVD-6晶振

尺寸：7.0x5.0mm 频率:1.0M~52MHZ, NSK压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅

订购热线：0755-27839151

产品相关资料

1XQJX

NSK-1

NSK晶振,有源晶振,压控晶振,NAVD-6晶振,NSK压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.

津绽晶振公司是世界领先的频率控制元件制造商：石英晶体、晶体振荡器、压控晶体振荡器的主要和关键的电子产品的一部分.津绽为客户提供高质量的晶体元件在电子产品的广泛使用,例如,无线、电信、网络、计算机及外围设备、GSM等通信设备.津绽一直支持台湾与国际客户提供质量晶体超过10年.

NSK石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.
对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品（如部分定单的 UM-1）,会在 X 轴方向进行拉弦（切掉一小部分）,以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.
2GGCS

NSK-2

型号		NAVD-6
输出频率范围		1.0~52MHz
标准频率		19.2MHz/26MHz/38.4MHz/40MHz/52MHz
电源电压范围		+1.68?+3.5V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6 max.（After 2 reflows）
	温度特性	±1.0×10^-6,±2.5×10^-6 max./-30?+85℃ ±1.0×10^-6,±2.5×10^-6 max./-40?+85℃（Option）
	电源电压特性	±0.2×10^-6 max.（V_CC ±5%）
	负载变化特性	±0.2×10^-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6 max./year
频率控制	控制灵敏度	±3.0×10^-6?±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6?±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	频率控制极性	正极性

3CC

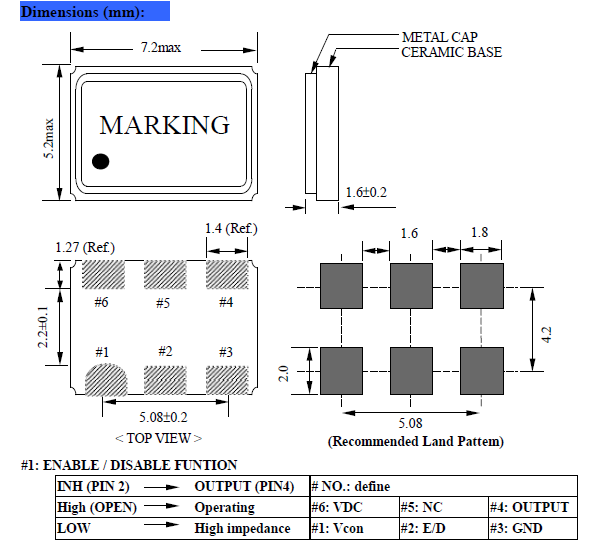

NAVD-6 7050 VCXO

4ZYSX

NSK-4

NSK石英晶体振荡器和实时时钟模块：

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.NSK晶振,有源晶振,压控晶振,NAVD-6晶振

5HBFZ

NSK-5

NSK津绽晶振环保环境与发展对策：实行可持续发展战略.采取有效措施,防治工业污染.提高石英晶振,有源晶体振荡器,OSC晶振材料的+能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

台湾NSK晶振环保基本理念：

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

4为构建循环型社会做出贡献,致力于减少石英晶振,贴片晶振,有源晶振,石英晶体振荡器,台湾NSK晶振废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

6LXFS

NSK-6

联系人：李玉龙

电话：86-0755-27839151

手机：13828756848

QQ:987260611

邮箱：guanjiedz@163.com

www.guanjiedz.com

地址：深圳市宝安区中心区商都赛格电子大厦1C48
