西铁城晶振,贴片晶振,CSX-750F晶振,CSX750FCC16000000T

尺寸:5.0*7.0mm   频率:1.8432MHZ~80.000MHZ

贴片式石英晶体振荡器,低电压启动功率,“CSX750FCC16000000T”并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

订购热线:0755-27839151

CT-1

西铁城晶振,贴片晶振,CSX-750F晶振CSX750FCC16000000T西铁城晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.

CSX750FCC16000000T西铁城晶振集团1991年御代田精密有限公司的商号为ミヨタ株式会社设立,1993年的树脂邦德生产,1995年北御牧事业所设立,2000年強电微液晶显示器的生产开始,不断开发新技术和新技术在我们的制造业和工程.进口石英晶振,贴片有源晶振,CSX-750F晶振

CT-2

项目

符号

CSX-750F晶振规格说明

条件

输出频率范围

f0

1.8432 MHz to 80 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.3 V , 5.0V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -20 to +70

请联系我们查看更多资料

http://www.guanjiedz.com/

H: -40 to +85


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

CT-3

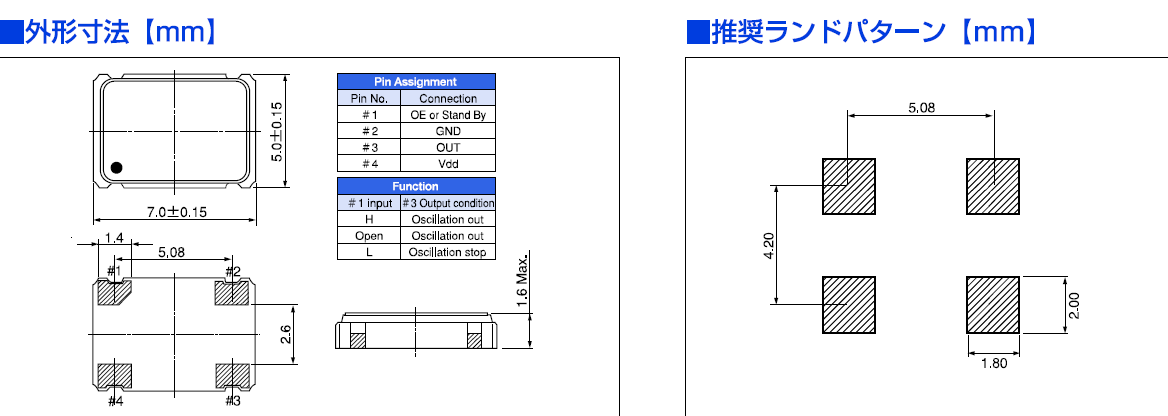

CSX-750F

CT-4CSX750FCC16000000T耐焊性:

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的SMD晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

1)柱面式产品和DIP产品

晶振产品类型

晶振焊接条件

插件晶振型,是指石英晶振采用引脚直插模式的情况下
比如:椭圆形引脚插件,圆柱晶体引脚插件

手工焊接+300°C或低于3秒钟
请勿加热封装材料超过+150°C

SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°

+260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件图
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断.请联系我们以便获取相关信息.

回流焊曲线图

尽可能使温度变化曲线保持平滑:

CT-5

西铁城晶振健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。

1.努力保护全球环境的环保意识进行环保生产和提供4P石英晶振以及服务给消费者.进口石英晶振,贴片有源晶振,CSX-750F晶振CSX750FCC16000000T

2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.

3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.

4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强有源晶振化学物质管理.

5.参与社区环境保护和生物多样性保护项目和主动披露信息有关石英水晶振动子环保措施与社区加强沟通与和谐.

6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.

CT-6
