村田晶振,贴片晶振,陶瓷晶振,CSTCE_V13L晶振

尺寸:3.2x1.3mm 频率:14M~20MHZ, 三脚贴片陶瓷晶振是指晶振内部本身有自带负载电容的陶瓷些振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,比如电话机,游戏机等电子产品.
订购热线:0755-27839151

1XQJX

CT-1

村田晶振,贴片晶振,陶瓷晶振,CSTCE_V13L晶振,振荡电路不需外部负载电容器,对应不同IC,有不同的内制电容 (含有内置负载电容的陶瓷晶振产品一定要产品本身是三个脚ZTT陶瓷晶振系列).该系列产品可在很宽温度范围内保持稳定.该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振,利用它们可实现免调整振荡器电路的设计,该系列价格适中且货源稳定,多数常规频点都已大批量生产.贴片的体积有以下几种:

7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列贴片陶瓷晶振,贴片产品的产品应用范围比较广阔,比如有,DTMF发生器,微型计算机时钟振荡器, 遥控装置,自动化办公设备

村田自1973年在中国香港成立第一家销售公司起,至今村田中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.村田中国以满足客户的要求作为企业经营的最优先课题,全体员工同心协力完成工作.

村田晶振发展史:

197310  在中国香港成立销售公司—村田有限公司

197811  收购台湾的生产销售公司—美国企业的当地法人「Mallory 现在的(台湾村田股份有限公司)]

19947    在中国北京成立制造公司—北京村田电子有限公司,主要生产销售,贴片陶瓷晶振,陶瓷晶体,陶瓷谐振器等

199412  在中国江苏省无锡市成立生产?销售公司—无锡村田电子有限公司

19955    在中国上海成立销售公司—村田电子贸易(上海)有限公司

19997    村田陶瓷晶振公司在中国深圳成立销售公司—村田电子贸易(深圳)有限公司

19998    在中国天津成立销售公司—村田电子贸易(天津)有限公司,主要生产销售陶瓷晶振,村田陶瓷谐振器,村田晶振等

20017    在中国香港成立制造?销售公司—香港村田电子有限公司

20056    在中国广东省深圳市成立制造公司—深圳科技有限公司

200512  在中国上海成立中华地区销售统括公司—村田(中国)投资有限公司

20064    Murata Electronics North America Inc.收购 SyChip (在中国有SyChip的上海分公司)

200610  在四川大学、浙江大学、中国科学技术大学、武汉大学开始实施助学金制度

20073    在村田(中国)投资有限公司增资及设立了内部研发中心

20074    成立了村田(中国)投资有限公司浦东分公司与上海SyChip,共同进行研发工作

20095    村田陶瓷晶振公司在上海村田(中国)投资有限公司新办公大楼竣工

2GGCS

CT-2

型号

CSTCE_V13L晶振

频率

14M~20MHz

频率公差

±0.5%

工作温度范围

-20 to 80

频率温度特性

±0.4%

频率老化

±0.3%

清洗

Not available

谐振阻抗

40Ω

内置负载电容

15pF

村田晶振工业级规格参数表:

型号

CSTCE_V13L晶振

频率

14M~20MHz

频率公差

±0.5%

工作温度范围

-40 to 125

频率温度特性

-0.6/+0.3%

频率老化

±0.3%

清洗

available

谐振阻抗

40Ω

内置负载电容

15pF


3CC

CT-3

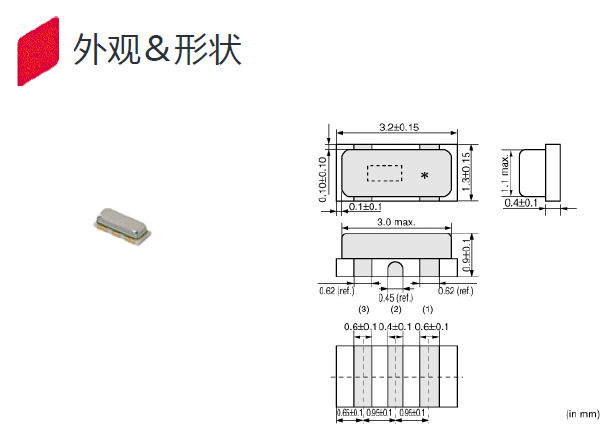

CSTCE19M2V13L99-R0 3.2-1.3

4ZYSX

CT-4

陶瓷振荡子具备小型和价格低廉的特点,而石英晶体振荡器虽然价格比较昂贵,却具备了高精度的特性.考虑到成品问题在消费电子产品市场中,许多电子设备都采用了陶瓷振荡子. 年代不同口味也有所挑剔了电子产品也是一样USB等接口的数据传输速度高速化,告别了以前慢慢吞吞的传输速度,因此应用于HDD的振荡子也和石英元件贴片晶振一样要求小型化,薄片化,高精度,准确性.早期主要以陶瓷系列为主的村田公司在2009年也开始研发石英系列,村田和东京电波建立了业务合作关系之后,通过利用东京电波拥有的高品质的石英晶体元件,加上村田的生产技术,共同开发出符合市场要求的定时元件
1. 焊接条件(1) 回流焊接如右侧温度曲线所示,对振荡子施加一个热应力;然后在自然状态下放置1小时后,对振荡子进行测量.(a) 预热条件为+150到+180℃,60到120秒钟.温度升高到+150℃的时间应长于30秒钟.(b) 加热条件为最低温度+230℃时不超过40秒钟,峰值温度狙应低于+260℃
2.烙铁将温度为+300±5℃的烙铁置于振荡子电极上方0.5mm处.将通过烙铁熔化的焊料施加到电极上 3±1秒钟;然后,在自然状态下放置24小时后,对振荡子进行测量.

5HBFZ
CT-5

村田晶振从设计阶段开始减少环保负荷的体制建设,村田晶振由环保主管董事担任整个集团的环保活动的总负责人,由环保部跨事业所支持和促进环保活动.此外,社长的咨询机构—环保委员会,还针对各村田晶振,陶瓷谐振器,村田陶瓷晶振,陶瓷振荡子,村田石英晶振据点的活动情况和全公司的环保课题进行议论和探讨.此外,为大力推进二氧化碳减排活动,设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐.

20103月完成了对日本村田晶振在国内全部事业所和海外全部陶瓷晶振,陶瓷谐振器,村田陶瓷振荡子生产据点的环保管理系统整合.通过所构建的国际化环保管理系统,进一步强化了村田晶振集团的管制,能够推进更加有效且具有更高实效性的环保活动.而且,以往我们都以各事业所为单位进行PDCA循环,2012年起,我们把多家事业所作为一个管理单位,不断推动着PDCA循环的卫星化.村田晶振,贴片晶振,陶瓷晶振,CSTCE_V13L晶振

根据员工的职位和业务内容实施环保教育,为了提高员工的环保意识,村田晶振对全体员工实施环保教育.并且在2012年对内部监查员培训讲座的教学纲要进行了修改调整,引进了模拟监查等,使教育内容更加接近于实际的监查.此外,针对生产村田晶振,陶瓷谐振器,村田石英晶振,陶瓷振荡器的生产操作排水排气等对环保有影响的设备的员工,开展个别教学,使其掌握正确的检查方法、提高运转效率,力争最大限度地减少环保影响.

6LXFS

CT-6

联系人:李玉龙

电话:86-0755-27839151

手机:13828756848

QQ:987260611

邮箱:guanjiedz@163.com

www.guanjiedz.com

地址:深圳市宝安区中心区商都赛格电子大厦1C48

订购:村田晶振,贴片晶振,陶瓷晶振,CSTCE_V13L晶振
