ECS晶振,贴片晶体,CSM-12晶振

频率:3.579MHz~30.000MHz
贴片石英晶体,焊接可采用自动贴片系统,产品本身表面贴片晶振,特别适用于电子数码产品市场领域,因产品耐环境特性,包括耐高温,耐冲击性等,在市场上得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27839151

1XQJX

ECS-1

ECS晶振,贴片晶体,CSM-12晶振我们的整个工程师团队、生产专家和客户护理人员都被强制和授权在每一个过程和交易中建立质量、可靠性和可靠性。ECS公司的产品是通过全球子公司的供应链网络进行战略性的交付位于主要设计中心,客户合同制造子公司和主要市场。ECS,inc .完全承诺并支持RoHS指令,现在生产符合以下定义的符合要求的产品。我们的许多产品从一开始就与RoHS兼容。他们中的许多人符合下面的指导方针。
晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。11.8*5.5压电石英晶体,黑色陶瓷面无源晶振,CSM-12晶振

2GGCS

ECS-2

ECS晶振

单位

CSM-12晶振

石英晶振基本条件

标准频率

f_nom

3.579MHZ~30.000MHz

标准频率

储存温度

T_stg

-40°C  +125°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±30 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.guanjiedz.com/

频率温度特征

f_tem

±50 × 10-6/-10°C +70°C

超出标准的规格请联系我们.

负载电容

CL

10pF~20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

3CC

ECS-3

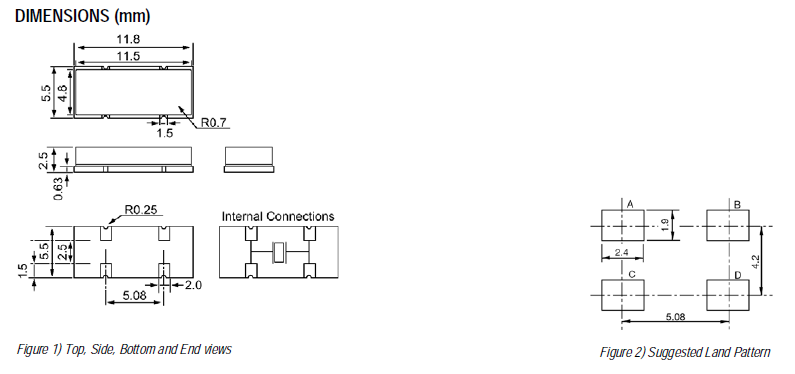

csm-12r 11.8_5.5

4ZYSX

ECS-4
操作
请勿用镊子或任何坚硬的工具,夹具直接接触石英晶体谐振器的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用耐高温晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。ECS晶振,贴片晶体,CSM-12晶振
激励功率
在晶体单元上施加过多驱动力,会导致SMD晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
负载电容
振荡电路中负载电容的不同,可能导致进口晶振振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。11.8*5.5压电石英晶体,黑色陶瓷面无源晶振,CSM-12晶振

5HBFZ

ECS-5

ECS晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进环保绩效,CSM-12M晶振优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程。11.8*5.5压电石英晶体,黑色陶瓷面无源晶振,CSM-12晶振
   1.努力保护全球环境的环保意识进行环保生产和提供耐高温晶振产品以及服务给消费者.
   2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
   3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.
   4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强四脚SMD晶体产品化学物质管理.
   5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.ECSXTAL晶振,贴片晶体,CSM-12晶振
   6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.

6LXFS
