西铁城晶振,贴片晶振,CS325S晶体

尺寸:3.2*2.5*0.6mm 频率:12.000MHZ~54.000MHZ 超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从12MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27839151

CT-1西铁城晶振,贴片晶振,CS325S晶体,西铁城晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.
西铁城晶振集团1991年御代田精密有限公司的商号为ミヨタ株式会社设立,1993年的树脂邦德生产,1995年北御牧事业所设立,2000年強电微液晶显示器的生产开始,不断开发新技术和新技术在我们的制造业和工程.CS325S晶振,无源贴片谐振器,3225压电石英晶体

CT-2

西铁城晶振规格

单位

CS325S贴片晶振频率范围

石英晶振基本条件

标准频率

f_nom

12.000MHZ~54.000MHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±30 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.guanjiedz.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

10PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

CT-3

CS325S

CT-4耐焊性:

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的SMD晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.CS325S晶振,无源贴片谐振器,3225压电石英晶体

1)柱面式产品和DIP产品

晶振产品类型

晶振焊接条件

插件晶振型,是指石英晶振采用引脚直插模式的情况下
比如:椭圆形引脚插件,圆柱晶体引脚插件

手工焊接+300°C或低于3秒钟
请勿加热封装材料超过+150°C

SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°

+260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件图
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断.请联系我们以便获取相关信息.西铁城晶振,贴片晶振,CS325S晶体

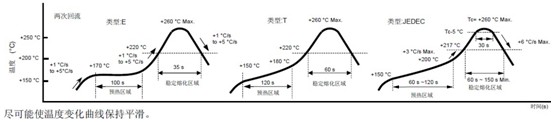

回流焊曲线图

尽可能使温度变化曲线保持平滑:

CT-5西铁城晶振健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。
1.努力保护全球环境的环保意识进行环保生产和提供4P石英晶振以及服务给消费者.西铁城晶振,贴片晶振,CS325S晶体
2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.

4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强3225晶振化学物质管理.
5.参与社区环境保护和生物多样性保护项目和主动披露信息有关石英水晶振动子环保措施与社区加强沟通与和谐.
6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.CS325S晶振,无源贴片谐振器,3225压电石英晶体
