西铁城晶振,石英晶体谐振器,CMR200T晶体

尺寸:2.0*6.0mm 频率:32.768KHZ 音叉表晶32.768K系列具有超小型,薄型,质地轻的表面弯角音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性.
订购热线:0755-27839151

CT-1西铁城晶振,石英晶体谐振器,CMR200T晶体,西铁城晶振创立于1959728日,当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等。
1976年水晶振动子,晶振,石英晶振,有源晶振,压控振荡器的生产开始,1978年通过陶瓷材料的手表用轴承石的生产开,1982年高频率有源晶振,压控振荡器,贴片晶振,水晶振动子片的生产开始.音叉石英晶体谐振器,32.768K弯角晶振,CMR200T晶振

CT-2

西铁城晶振规格

单位

CMR200T进口晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.guanjiedz.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

CT-3

CMR200T

CT-4机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.西铁城晶振,石英晶体谐振器,CMR200T晶体
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英水晶振动子PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

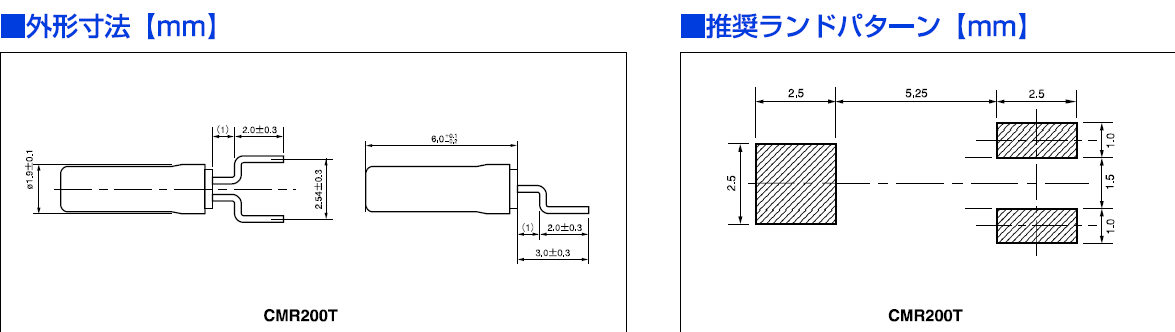

(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏
正常温度和湿度:
温度:+15°C +35°C,湿度 25 % RH 85 % RH(请参阅测试点JIS C 60068-1 / IEC 60068-1的标准条件章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.音叉石英晶体谐振器,32.768K弯角晶振,CMR200T晶振

CT-5西铁城晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动。推进了环境考虑的音叉水晶振动子和服务的产品和服务。音叉石英晶体谐振器,32.768K弯角晶振,CMR200T晶振
西铁城晶振公司环保环境与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。
西铁城晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程。
西铁城晶振公司严格遵守国家有关晶体CMR200T工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意。
大力推进科技进步,加强环境科学研究,积极发展西铁城弯角晶振产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。西铁城晶振,石英晶体谐振器,CMR200T晶体

CT-6

联系人:李玉龙

电话:86-0755-27839151

手机:13828756848

QQ:987260611

邮箱:guanjiedz@163.com

www.guanjiedz.com

地址:深圳市宝安区中心区商都赛格电子大厦1C48

订购:西铁城晶振,石英晶体谐振器,CMR200T晶体
