西铁城晶振,石英晶振,CM1610H晶振

尺寸:1.6*1.0mm 频率:32.768KHZ 贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,
订购热线:0755-27839151

CT-1西铁城晶振,石英晶振,CM1610H晶振,西铁城晶振公司为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.
1975年钟表用音叉型水晶振动子片,压电石英晶体元器件、压电石英晶体、有源晶体开始生产,1976年水晶振动子,晶振,石英晶振,有源晶振,压控振荡器的生产开始.世界级小型石英晶振,1610进口石英晶体谐振器,CM1610H晶振

CT-2

西铁城晶振规格

单位

CM1610H石英晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.guanjiedz.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF、7pF9pF12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

CT-3

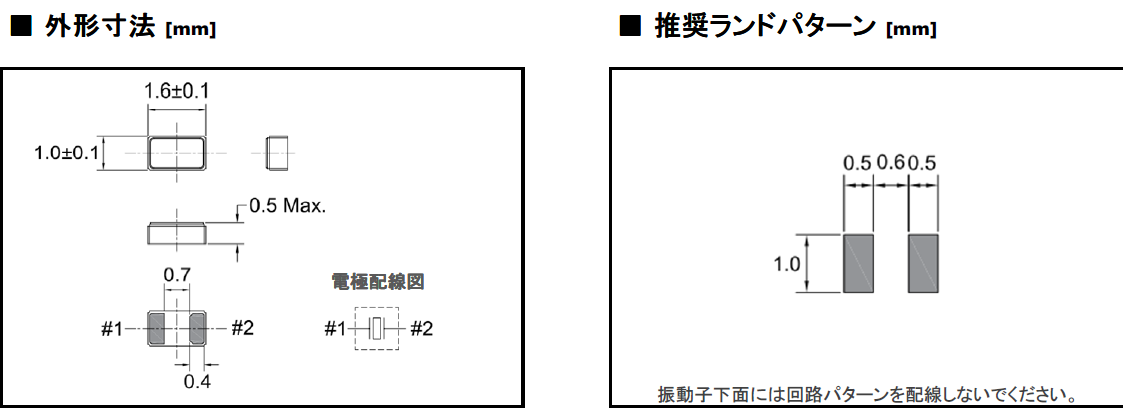

CM1610H


CT-4耐焊性:

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.世界级小型石英晶振,1610进口石英晶体谐振器,CM1610H晶振
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些进口晶振产品,并在开封后尽可能进行安装,以免长期储藏
正常温度和湿度:
温度:+15°C +35°C,湿度 25 % RH 85 % RH(请参阅测试点JIS C 60068-1 / IEC 60068-1的标准条件章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.西铁城晶振,石英晶振,CM1610H晶振

CT-5西铁城晶振公司自觉遵守有关1610晶振法律、法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程。
减少贴片石英晶振能源消耗,展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.世界级小型石英晶振,1610进口石英晶体谐振器,CM1610H晶振
西铁城晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献。
西铁城晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动。推进了环境考虑的石英晶体谐振器和服务的产品和服务。
采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展环境保护产业。西铁城晶振,石英晶振,CM1610H晶振
