IDT晶振,压控晶振,8N3S270晶振

频率:15.476MHz to 866.67MHz ,975MHz to 1,300MHz  尺寸:7.0*5.0mm  因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
订购热线:0755-27839151

1XQJXIDT-1

  IDT晶振,压控晶振,8N3S270晶振压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅

  超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.00mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果2GGCSIDT-2

型号

8N3SV75(VCXO)

输出频率范围

15.476MHz to 866.67MHz , 975MHz to 1,300MHz

电源电压范围

2.5 to 3.3V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-请联系我们查看更多资料http://www.guanjiedz.com

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6 max./-30?+85
±1.0×10-6,±2.5×10-6 max./-40
?+85Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
?±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

3CCIDT-3

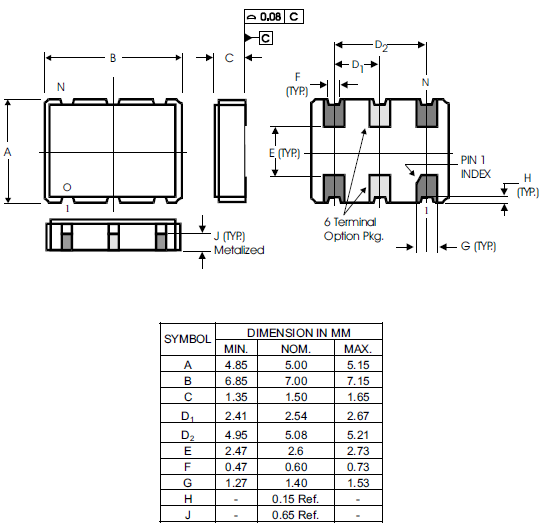

8N3SV75 7050 VCXO

4ZYSXIDT-4

石英晶振各项注意事项

  晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

   晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储, ,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

7-1:机械振动的影响

  当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.IDT晶振,压控晶振,8N3S270晶振5HBFZIDT-5

  IDT 晶振集团采用系统的方法来解决其产品的环境影响

开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的石英晶振,贴片晶振

采用对环境尽可能健康的生产工艺

在晶振,石英晶振,有源晶振,压控振荡器开发和制造过程中使用对环境健康的、可回收利用的材料

为开发高效的、对环境影响最小的运输系统而工作

无论公司在世界何处,其经营都应保证生产过程和产品符合同等的环境标准

确保业务合作伙伴对环境问题同等关注

从事并参与环境领域的研究和开发活动

以公开和客观的方式提供有关其环境影响的信息6LXFSIDT-6
