S3M16.0000F16M25-EXT/6G移动通信晶振/NKG汽车级晶振

尺寸为3.2x2.5x0.7mm,频率16MHZ

S3M16.0000F16M25-EXT/6G移动通信晶振/NKG汽车级晶振，尺寸为3.2x2.5x0.7mm,频率16MHZ，香港NKG无源晶振，NKG石英晶体，石英晶体谐振器，石英晶体，石英贴片晶振，SMD晶振，小体积晶振，无源贴片晶振，贴片谐振器，蓝牙专用贴片晶振，智能家居专用晶振，智能音响晶振，移动通信晶振，无线应用专用晶振，6G无线设备晶振，6G移动通信晶振，低损耗无源晶振，高精度石英晶体，高品质晶振，高性能石英晶振，产品具备低损耗高质量的特点.

谐振器产品常常用于移动通信，无线、蓝牙，便携式设备，USB存储设备，智能音响，仪器设备，医疗产品等领域。S3M16.0000F16M25-EXT/6G移动通信晶振/NKG汽车级晶振.

订购热线：0755-27839151

S3M16.0000F16M25-EXT/6G移动通信晶振/NKG汽车级晶振 参数表

Parameter

Symbol

Specifications

Remarks

Frequency range

16.0MHz

Fundamental up to 60MHz
Overtone above 54MHz

Cut and operation mode

—

AT-Cut / FUND or 3rd OT

Frequency tolerance

Δf/f

±10ppm, ±20ppm, ±30ppm, ±50ppm

Other options available

Stability over operating temp.

±10ppm, ±25ppm, ±50ppm, ±100ppm

Depending on operating temperature
range, other options available

Operating temperature range

TOP

– 20°C ~+70°C or –40°C ~+85°C
up to –40°C ~ +125°C

Options available

Load capacitance

6 to 32pF or SERIES

Please specify load capacitance

Equivalent series resistance

ESR

500Ω MAX
100Ω ~ 80Ω MAX
80Ω ~ 60Ω MAX
60Ω ~ 50Ω MAX
50Ω ~ 40Ω MAX
40Ω ~ 30Ω MAX
100Ω MAX

FUND mode
FUND mode
FUND mode
FUND mode
FUND mode
FUND mode
3rd OT mode

    8.000MHz
  12 ~ 13MHz
  13 ~ 16MHz
  16 ~ 20MHz
  20 ~ 26MHz
  27 ~ 60MHz
54 ~120MHz

Drive level

50µW TYP, 200µW MAX

—

Aging first year

Δf/y1

±3ppm

@+25°C

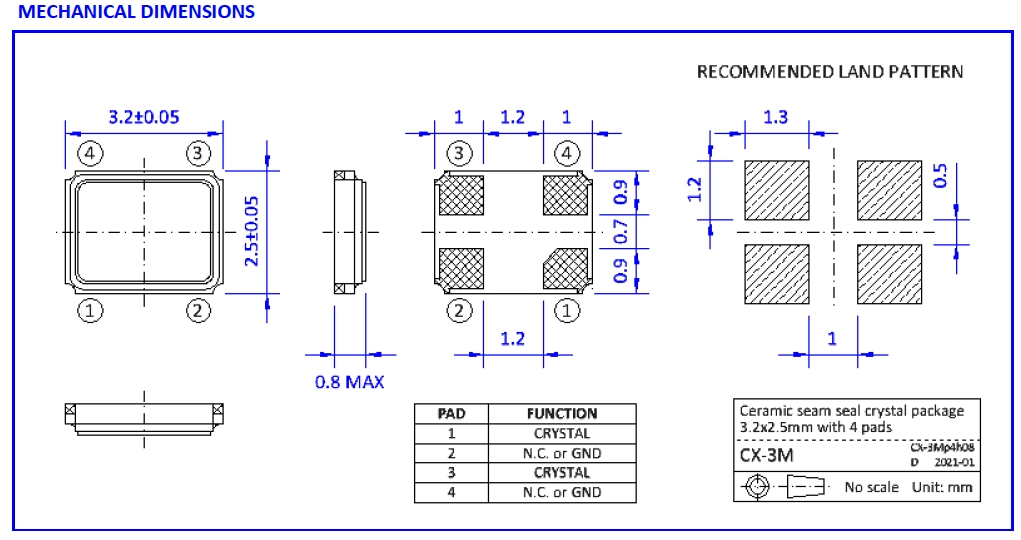

S3M16.0000F16M25-EXT/6G移动通信晶振/NKG汽车级晶振 尺寸图

贴片晶振产品特性：

微型封装尺寸3.2x2.5x0.7毫米，带4个焊盘。

卓越的耐热性和抗震性。

真空密封，可靠性高，老化程度低。

可提供符合AEC-Q200标准的汽车级
