军事通信6G晶振,M210138BPC156.000MHz,麦特伦皮LVPECL振荡器
频率为：156.000MHz，尺寸：7.0x5.0mm
军事通信6G晶振,M210138BPC156.000MHz,麦特伦皮LVPECL振荡器，美国进口晶振，MTRONPTI麦特伦皮晶振，M210x系列晶振，编码为：M210138BPC156.000MHz，频率为：156.000MHz，小体积晶振尺寸：7.0x5.0mm封装，六脚贴片晶振，LVPECL输出差分晶振，差分晶体振荡器，石英晶振，有源晶振，贴片石英晶振，无铅环保晶振，电源电压：2.5V操作，工作温度范围：-55℃至+105℃。具有超小型，轻薄型，高精度，高性能，低抖动，低功耗，低电压，低相位噪声，低耗能等特点。石英晶体振荡器，被广泛应用于：军事通信，时钟和数据恢复，SD/高清视频，FPGA/ASIC时钟生成，测试和测量设备，无线网络，蓝牙模块，物联网，导航仪等应用。
订购热线：0755-27839151
军事通信6G晶振,M210138BPC156.000MHz,麦特伦皮LVPECL振荡器，美国进口晶振，MTRONPTI麦特伦皮晶振，M210x系列晶振，编码为：M210138BPC156.000MHz，频率为：156.000MHz，小体积晶振尺寸：7.0x5.0mm封装，六脚贴片晶振，LVPECL输出差分晶振，差分晶体振荡器，石英晶振，有源晶振，贴片石英晶振，无铅环保晶振，电源电压：2.5V操作，工作温度范围：-55℃至+105℃。具有超小型，轻薄型，高精度，高性能，低抖动，低功耗，低电压，低相位噪声，低耗能等特点。石英晶体振荡器，被广泛应用于：军事通信，时钟和数据恢复，SD/高清视频，FPGA/ASIC时钟生成，测试和测量设备，无线网络，蓝牙模块，物联网，导航仪等应用。
军事通信6G晶振,M210138BPC156.000MHz,麦特伦皮LVPECL振荡器 参数表
| Parameter | Symbol | Min. | Typ. | Max. | Units | Conditions | |||||||||||||
| Frequency Range | F0 |
10 10 |
1400 135 |
MHz MHz |
LVPECL, LVDS, CML CMOS |
||||||||||||||
| Frequency Stabilities | |||||||||||||||||||
|
vs. Operating Temperature |
ΔF/F | See ordering information | ppm | 1 | |||||||||||||||
| vs. Aging |
-3.0 -1.0 |
+3.0 +1.0 |
ppm Ppm |
1st year Per year after 1st year |
|||||||||||||||
| RF Output | |||||||||||||||||||
| Output Type | LVDS/CML/PCEL/CMOS | ||||||||||||||||||
| Output Load |
50 Ohms to (VCC -2) Vdc 100 Ohm differential load 15pF |
LVPECL2 LVDS/CML2 CMOS2 |
|||||||||||||||||
| Symmetry (duty cycle) | TDC |
45 45 45 |
55 55 55 |
% |
LVPEL: 50% of waveform LVDS: @ 1.25V CMOS: @ 50% of VDD |
||||||||||||||
| Logic “1” Level | VOH |
Vcc-1.02 90%VDD |
V V |
LVPECL CMOS |
|||||||||||||||
| Logic “0” Level | VOL |
Vcc – 1.63 10%VDD |
V V |
LVPECL CMOS |
|||||||||||||||
|
Differential Output Voltage |
250 | 350 | 450 | mV | LVDS Load | ||||||||||||||
| Output Voltage Level | 1.1 | 1.9 | Vpk-pk | CML | |||||||||||||||
| Output Skew |
20 15 20 |
ps ps ps |
LVPECL CML LVDS |
||||||||||||||||
| Common Mode Voltage | 1.2 | V | LVDS Output | ||||||||||||||||
| Rise/Fall Time | TR/TF | 0.23 |
0.50 6.0 |
ns ns |
LVPECL, LVDS, CML CMOS |
||||||||||||||
| Start-up Time | TSU | 10 | ms | ||||||||||||||||
| Other Parameters | |||||||||||||||||||
|
Phase Jitter (RMS) @622.08 MHz |
ΦJ | 0.25 | ps | Integrated 12 kHz – 20 MHz | |||||||||||||||
| Enable/Disable | |||||||||||||||||||
|
Enable/Disable Logic (Option B or G) |
80% VCC | 0.35 |
V V |
Output Enabled Options Output disabled to HIGH Z |
|||||||||||||||
|
Enable/Disable Logic (Option S or M) |
80% VCC | 0.35 |
V V |
Output Enabled Options Output disabled to HIGH Z |
|||||||||||||||
| Operating Voltage and Current | |||||||||||||||||||
| Operating Voltage |
VCC or VDD |
3.135 | 3.300 | 3.465 | V | M2100 | |||||||||||||
| 2.375 | 2.500 | 2.625 | V | M2101 | |||||||||||||||
| 1.710 | 1.800 | 1.890 | V | M2102 | |||||||||||||||
| Operating Current | ICC | 125 | mA | LVPECL | |||||||||||||||
| 100 | mA | LVDS | |||||||||||||||||
| 110 | mA | CML | |||||||||||||||||
| IDD | 90 | mA | CMOS | ||||||||||||||||

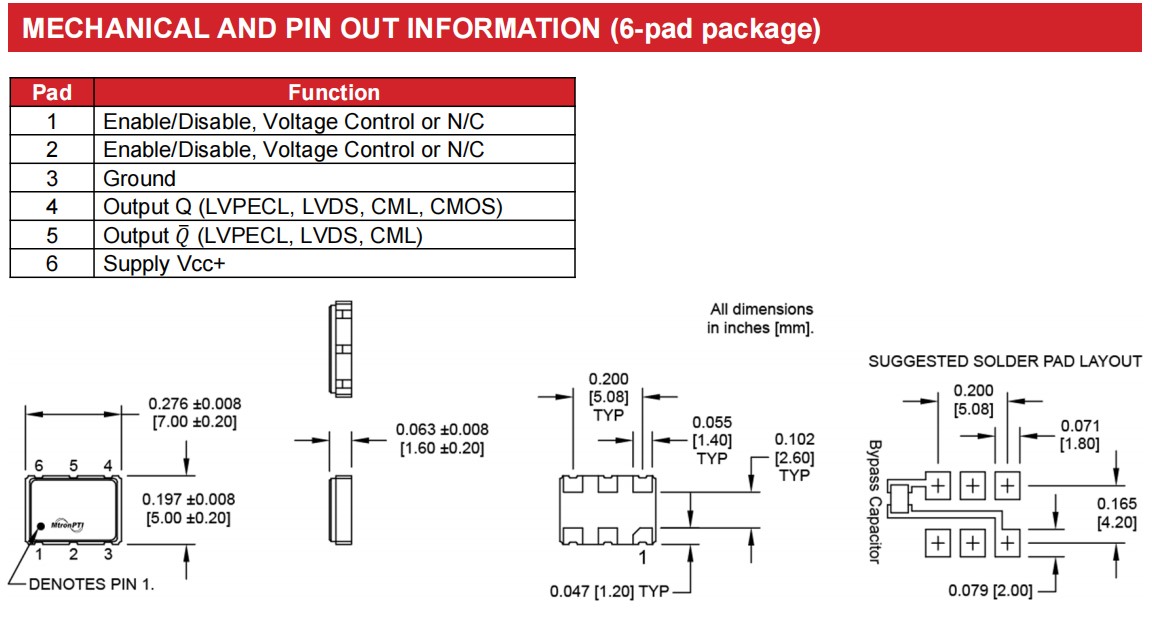

军事通信6G晶振,M210138BPC156.000MHz,麦特伦皮LVPECL振荡器 尺寸图
军事通信6G晶振,M210138BPC156.000MHz,麦特伦皮LVPECL振荡器
差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚贴片晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.
联系人：李玉龙
电话：86-0755-27839151
手机：13828756848
QQ:987260611
地址：深圳市宝安区中心区商都赛格电子大厦1C48
订购：军事通信6G晶振,M210138BPC156.000MHz,麦特伦皮LVPECL振荡器
