DSC1102AI2-200.0000T,Microchip差分晶振,200MHZ,7050mm,LVPECL

尺寸7.0*5.0mm,频率200MHZ

DSC1102AI2-200.0000T,Microchip差分晶振,200MHZ,7050mm,LVPECL,欧美有源晶振,200MHZ晶振,LVPECL差分晶体振荡器,贴片有源晶振,7050mm有源振荡器,六脚有源晶振,尺寸7.0*5.0mm,频率200MHZ,电压2.25V~3.6V,输出逻辑LVPECL,频率稳定性±25ppm,高精度晶振,高冲击晶振,低功耗晶振,小体积晶振,低成本晶振,6G基站晶振,航空电子晶振,数字视频晶振,光纤通道晶振,以太网晶振,智能家居晶振,GNSS授时模块晶振,光通讯晶振.

订购热线：0755-27839151

DSC1102AI2-200.0000T,Microchip差分晶振,200MHZ,7050mm,LVPECL特点:

低RMS相位抖动：＜1ps（典型值）,高稳定性：±10ppm、±20ppm、±25ppm，±50ppm

温度范围广泛:外部工业：-40°C至+105°C,工业：-40°C至+85°C,外部商业：-20°C至+70°C

高电源噪声抑制：-50 dBc,宽频率范围：2.3 MHz至460 MHz

差分晶振小型行业标准足迹：7.0毫米x 5.0毫米

卓越的冲击和振动抗扰性，符合MIL-STD-883

高可靠性，MTF比石英振荡器好20倍

低电流消耗，供电范围为2.25V至3.63V

待机和输出启用功能，无铅且符合RoHS

提供LVDS和HCSL版本

DSC1102AI2-200.0000T,Microchip差分晶振,200MHZ,7050mm,LVPECL 参数表

Parameters

Sym.

Min.

Typ.

Max.

Units

Conditions

Supply Voltage (Note 1)

V DD

2.25

3.63

Supply Current

IDD

—

0.095

DSC1102, EN pin low,
Output is disabled

—

DSC1122, EN pin low,
Output is disabled

Frequency Stability

Δf

±10

ppm

Includes frequency variation
due to initial tolerance,
temp., and power supply
voltage.

±20

±25

±50

Aging - First Year

ΔfY1

±5

ppm

One year at +25°C

Aging - After First Year

ΔfY2+

—

<±1

ppm/yr

Year two and beyond at
+25°C

Start-up Time (Note 2)

tSU

T = +25°C

Input Logic Levels

VIH

0.75 x V DD

Input logic high

VIL

0.25 x V DD

Input logic low

Output Disable Time (Note 3)

tDA

Output Enable Time

tEN

DSC1102

DSC1122

Enable Pull-Up Resistor
(Note 4)

RPU

—

kΩ

Pull-up resistor exists

LVPECL Outputs

Supply Current

IDD

56.5

Output Enabled, RL = 50Ω

Output Logic Levels

V OH

V DD – 1.08

Output logic high, RL = 50Ω

VOL

V DD – 1.55

Output logic low

Peak-to-Peak Output Swing

800

Single-Ended

Parameters

Sym.

Min.

Typ.

Max.

Units

Conditions

Output Transition Time
(Note 3)

—

250

—

Rise time, 20% to 80%

t f

Fall time, RL = 50Ω,
CL = 0 pF

Frequency

2.3

460

MHz

Output Duty Cycle

SYM

Differential

Period Jitter

J PER

2.5

ps RMS

Integrated Phase Noise

J PH

—

0.25

—

ps RMS

200 kHz to 20 MHz @
156.25 MHz

—

0.38

—

100 kHz to 20 MHz @
156.25 MHz

—

1.7

12 kHz to 20 MHz @
156.25 MHz

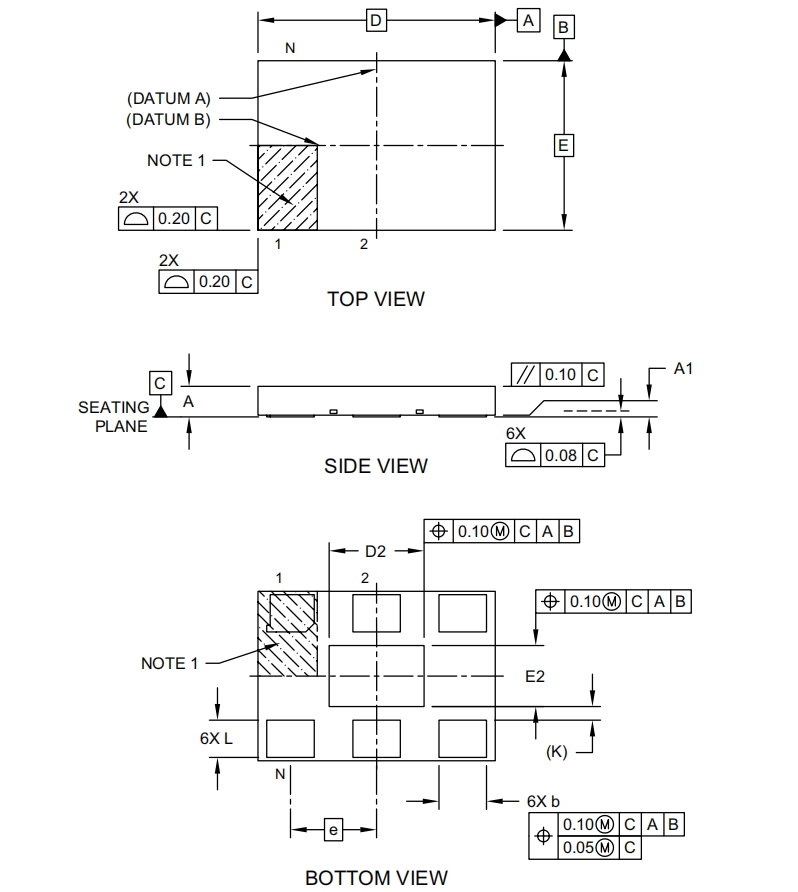

DSC1102AI2-200.0000T,Microchip差分晶振,200MHZ,7050mm,LVPECL 尺寸图

原厂代码	品牌	型号	类型	频率	电压
DSC1102BI2-125.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1102BI2-153.6000	Microchip振荡器	DSC1102	MEMS (Silicon)	153.6MHz	2.25 V ~ 3.6 V
DSC1102BI1-100.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1102CI5-150.0000T	Microchip Technology	DSC1102	MEMS (Silicon)	150MHz	2.25 V ~ 3.6 V
DSC1102CI5-040.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	40MHz	2.25 V ~ 3.6 V
DSC1102CI5-025.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	25MHz	2.25 V ~ 3.6 V
DSC1102DI1-156.2500T	Microchip振荡器	DSC1102	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1102DI1-156.2500	Microchip振荡器	DSC1102	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1102CI1-125.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1102BE2-200.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	200MHz	2.25 V ~ 3.6 V
DSC1102AI1-100.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1102BI1-100.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	100MHz	2.25 V ~ 3.6V
DSC1102AI2-156.2540T	Microchip振荡器	DSC1102	MEMS (Silicon)	156.254MHz	2.25 V ~ 3.6 V
DSC1102AI2-156.2540	Microchip振荡器	DSC1102	MEMS (Silicon)	156.254MHz	2.25 V ~ 3.6 V
DSC1102BI2-125.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1102BI2-153.6000T	Microchip振荡器	DSC1102	MEMS (Silicon)	153.6MHz	2.25 V ~ 3.6 V
DSC1102CI5-062.5000	Microchip振荡器	DSC1102	MEMS (Silicon)	62.5MHz	2.25 V ~ 3.6 V
DSC1102CI5-150.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	150MHz	2.25 V ~ 3.6 V
DSC1102CI5-200.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	200MHz	2.25 V ~ 3.6 V
DSC1102BI5-108.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	108MHz	2.25 V ~ 3.6 V
DSC1102AE5-412.5000	Microchip振荡器	DSC1102	MEMS (Silicon)	412.5MHz	2.25 V ~ 3.6 V
DSC1102AE1-156.2500	Microchip振荡器	DSC1102	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1102AE1-156.2500T	Microchip振荡器	DSC1102	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1102BI2-160.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	160MHz	2.25 V ~ 3.6 V
DSC1102BI2-160.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	160MHz	2.25 V ~ 3.6 V
DSC1102BI2-240.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	240MHz	2.25 V ~ 3.6 V
DSC1102BI2-240.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	240MHz	2.25 V ~ 3.6 V
DSC1102BI5-156.2500	Microchip振荡器	DSC1102	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1102BI5-156.2500T	Microchip振荡器	DSC1102	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
DSC1102CI5-062.5000T	Microchip振荡器	DSC1102	MEMS (Silicon)	62.5MHz	2.25 V ~ 3.6 V
DSC1102CL1-100.0000	Microchip晶振	DSC1102	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1102CL1-100.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1102DE2-025.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	25MHz	2.25 V ~ 3.6 V
DSC1102DE2-025.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	25MHz	2.25 V ~ 3.6 V
DSC1102DI2-125.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1102DI2-125.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1102DI5-100.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1102DI5-100.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1102DI5-108.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	108MHz	2.25 V ~ 3.6 V
DSC1102DI5-108.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	108MHz	2.25 V ~ 3.6 V
DSC1102DI5-162.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	162MHz	2.25 V ~ 3.6 V
DSC1102DI5-162.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	162MHz	2.25 V ~ 3.6 V
DSC1102AE1-125.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1102AI2-200.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	200MHz	2.25 V ~ 3.6 V
DSC1102CI5-100.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1102AE1-125.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1102AI2-200.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	200MHz	2.25 V ~ 3.6 V
DSC1102CE1-212.5000	Microchip振荡器	DSC1102	MEMS (Silicon)	212.5MHz	2.25 V ~ 3.6 V
DSC1102CI5-100.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	100MHz	2.25 V ~ 3.6 V
DSC1102DI1-050.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	50MHz	2.25 V ~ 3.6 V
DSC1102DI1-125.0000T	Microchip振荡器	DSC1102	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1102DI1-050.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	50MHz	2.25 V ~ 3.6 V
DSC1102DI1-125.0000	Microchip振荡器	DSC1102	MEMS (Silicon)	125MHz	2.25 V ~ 3.6 V
DSC1102AE5-412.5000T	Microchip振荡器	DSC1102	MEMS (Silicon)	412.5MHz	2.25 V ~ 3.6 V
DSC1102BE1-156.2500	Microchip振荡器	DSC1102	MEMS (Silicon)	156.25MHz	2.25 V ~ 3.6 V
