低相位噪声温补晶振ECS-TXO-32CSMV-260-BN-TR用于全球定位系统

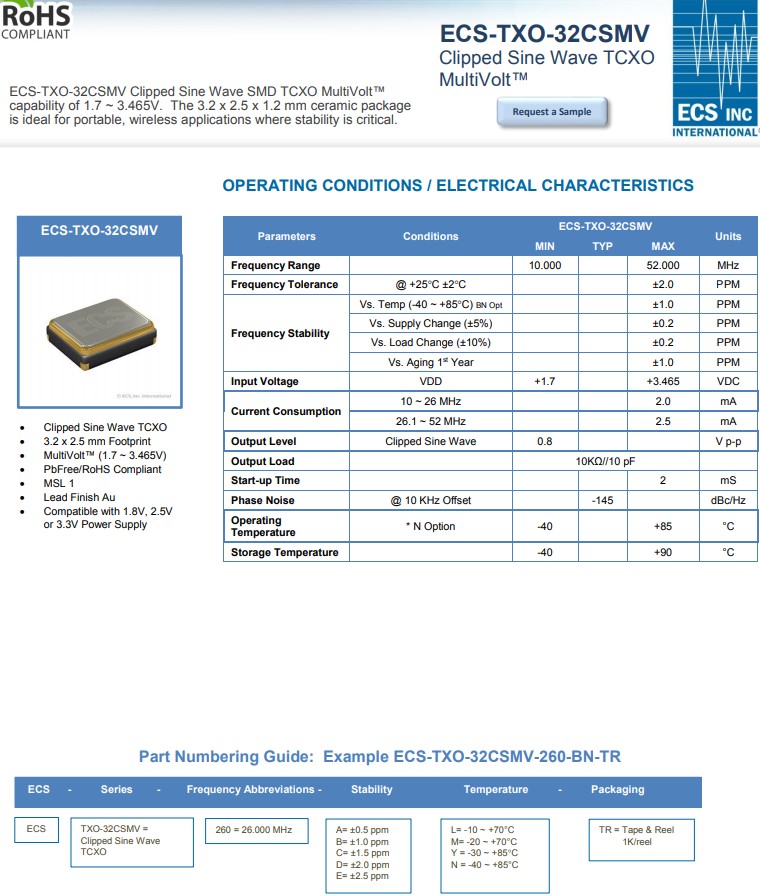

ECS晶振ECS-TXO-32CSMV MultiVolt™ 削波正弦波紧密稳定性TCXO允许客户将同一设备用于多种设计。温度补偿晶振在-40℃至+85℃下提供±0.5ppm的超严格频率稳定性选项，并具有MultiVolt功能。这允许用户在许多设计中使用相同的设备，从而减少资格要求和库存。CSMV系列在-40℃至+85℃范围内的±0.5ppm稳定性使其成为精密应用的高性价比解决方案。ECS-TXO-32CSMV限幅正弦波SMD TCXO MultiVolt
容量为1.7V至3.465V.采用3.2×2.5×1.2毫米陶瓷封装，非常适合稳定性至关重要的便携式无线应用。
ECS-TXO-32CSMV-260-BN-TR特征：
小体积晶振尺寸：3.2x2.5毫米四脚贴片晶振
MulitVolt™ 兼容 1.8V、2.5V或3.3V电源电压
频率范围：10MHz至52MHz
削波正弦波输出
±0.5ppm至±2.5ppm频率稳定性
10kHz偏移至145dBc/Hz时的低相位噪声
温度范围扩展至-40℃至+85℃
ECS-TXO-32CSMV-260-BN-TR特征：
小体积晶振尺寸：3.2x2.5毫米四脚贴片晶振
MulitVolt™ 兼容 1.8V、2.5V或3.3V电源电压
频率范围：10MHz至52MHz
削波正弦波输出
±0.5ppm至±2.5ppm频率稳定性
10kHz偏移至145dBc/Hz时的低相位噪声
温度范围扩展至-40℃至+85℃
应用：全球定位系统，WiMAX，无线局域网，物联网，可穿戴设备
低相位噪声温补晶振ECS-TXO-32CSMV-260-BN-TR用于全球定位系统
| 图片 | 零件号 | 频率 |
频率 稳定性 |
工作 温度 |
|
ECS-TXO-32CSMV-200-EN-TR | 20兆赫 | ±2.5ppm | -40°C ~ +85°C |
|
|
ECS-TXO-32CSMV-260-BN-TR | 26兆赫 | ±1ppm | -40°C ~ +85°C |
|
|
ECS-TXO-32CSMV-260-AN-TR | 26兆赫 | ±500ppb | -40°C ~ +85°C |
|
|
ECS-TXO-32CSMV-270-AN-TR | 27兆赫 | ±500ppb | -40°C ~ +85°C |
|
|
ECS-TXO-32CSMV-400-BN-TR | 40兆赫 | ±1ppm | -40°C ~ +85°C |
| 原厂代码 | ECS晶振 | 型号 | 频率 | 工作温度 |
| ECS-TXO-3225-100-TR | ECS Crystal | ECS-TXO-3225 | 10MHz | -30°C ~ 85°C |
| ECS-TXO-3225-100-TR | ECS Crystal | ECS-TXO-3225 | 10MHz | -30°C ~ 85°C |
| ECS-TXO-3225-100-TR | ECS Crystal | ECS-TXO-3225 | 10MHz | -30°C ~ 85°C |
| ECS-TXO-3225-200-TR | ECS Crystal | ECS-TXO-3225 | 20MHz | -30°C ~ 85°C |
| ECS-TXO-3225-200-TR | ECS Crystal | ECS-TXO-3225 | 20MHz | -30°C ~ 85°C |
| ECS-TXO-3225-200-TR | ECS Crystal | ECS-TXO-3225 | 20MHz | -30°C ~ 85°C |
| ECS-TXO-3225-160-TR | ECS Crystal | ECS-TXO-3225 | 16MHz | -30°C ~ 85°C |
| ECS-TXO-3225-160-TR | ECS Crystal | ECS-TXO-3225 | 16MHz | -30°C ~ 85°C |
| ECS-TXO-3225-160-TR | ECS Crystal | ECS-TXO-3225 | 16MHz | -30°C ~ 85°C |
| ECS-TXO-3225-250-TR | ECS Crystal | ECS-TXO-3225 | 25MHz | -30°C ~ 85°C |
| ECS-TXO-3225-250-TR | ECS Crystal | ECS-TXO-3225 | 25MHz | -30°C ~ 85°C |
| ECS-TXO-3225-250-TR | ECS Crystal | ECS-TXO-3225 | 25MHz | -30°C ~ 85°C |
| ECS-TXO-3225-120-TR | ECS Crystal | ECS-TXO-3225 | 12MHz | -30°C ~ 85°C |
| ECS-TXO-3225-120-TR | ECS Crystal | ECS-TXO-3225 | 12MHz | -30°C ~ 85°C |
| ECS-TXO-3225-120-TR | ECS Crystal | ECS-TXO-3225 | 12MHz | -30°C ~ 85°C |
| ECS-TXO-3225-147.4-TR | ECS Crystal | ECS-TXO-3225 | 14.7456MHz | -30°C ~ 85°C |
| ECS-TXO-3225-147.4-TR | ECS Crystal | ECS-TXO-3225 | 14.7456MHz | -30°C ~ 85°C |
| ECS-TXO-3225-147.4-TR | ECS Crystal | ECS-TXO-3225 | 14.7456MHz | -30°C ~ 85°C |
| ECS-TXO-3225-270-TR | ECS Crystal | ECS-TXO-3225 | 27MHz | -30°C ~ 85°C |
| ECS-TXO-3225-270-TR | ECS Crystal | ECS-TXO-3225 | 27MHz | -30°C ~ 85°C |
| ECS-TXO-3225-270-TR | ECS Crystal | ECS-TXO-3225 | 27MHz | -30°C ~ 85°C |
| ECS-TXO-3225-122.8-TR | ECS Crystal | ECS-TXO-3225 | 12.288MHz | -30°C ~ 85°C |
| ECS-TXO-3225-122.8-TR | ECS Crystal | ECS-TXO-3225 | 12.288MHz | -30°C ~ 85°C |
| ECS-TXO-3225-122.8-TR | ECS Crystal | ECS-TXO-3225 | 12.288MHz | -30°C ~ 85°C |
低相位噪声温补晶振ECS-TXO-32CSMV-260-BN-TR用于全球定位系统
晶振是电子产品都得依赖的一款电子器件,它是通常应用到一些高端电子产品当中。削波正弦波形是TCXO晶振最受欢迎的输出选项,这是为什么呢,主要原因有两点.其一是低功耗,改善了热特性以及更好的老化和频率稳定性能;其二则是比CMOS输出更好的相位噪声性能.也就是说石英晶振在采用削波正玄波作为输出方式之后会极大的减少谐波分量的数量,使得晶振产品具备低相位噪声的性能.
