ECS-TXO-3225MV表面贴装TCXO温补晶振
在新型电力系统,物联网无线通信快速落地的时代背景之下,时钟器件早已不再是简单的配套元器件,而是决定射频通信链路稳定性,数据同步精度,设备长期可靠运行的核心基石.无线连接场景下,LoRa,Sub-GHz,蓝牙,Wi-Fi,窄带物联网等通信协议对参考时钟的相位噪声,温漂,供电波动容忍度提出严苛指标;而智能电网场景,涵盖智能电表,配电终端,光伏逆变器,电力通信网关,故障录波装置,分布式能源采集单元,设备长期部署在户外,昼夜温差大,电网电压波动,电磁干扰复杂,要求时钟在宽温域内保持稳定频率,保障计量精准,时序同步,数据可靠上传.
温补晶体振荡器(TCXO)依托内置温度补偿电路,抵消石英晶体自身随温度变化产生的频率漂移,对比普通无源晶振,普通有源晶振,具备更高频率稳定度,是射频,工业,电力设备的主流时钟方案.
本文将从TCXO基础原理,ECS-TXO-3225MV核心电气规格,结构与封装优势,MultiVolt™宽电压技术解析,无线连接场景适配逻辑,智能电网场景落地价值,可靠性与环境耐受能力,量产供应链配套,选型对比,常见设计注意事项等多个维度,全面解析这款TCXO晶振产品,帮助硬件工程师,采购,方案负责人理解产品优势,在无线IoT,智能电网项目中完成时钟方案选型.
一,TCXO温补晶振基础原理:为什么无线与电网设备离不开TCXO
石英晶体本身具备压电效应,固有谐振频率随环境温度改变发生漂移,普通无源晶振仅依靠晶体本身特性,在-40℃~+85℃全温区间频率漂移通常可达几十ppm甚至上百ppm.对于射频收发电路,本振参考时钟偏差直接造成载波频偏,接收机解调失败,丢包率飙升,通信距离缩短;对于智能电表,时钟漂移会带来计时误差,电量计量偏差,不符合国网,南网对智能终端的时序精度规范.
TCXO(TemperatureCompensatedCrystalOscillator,温度补偿晶体振荡器)在振荡电路内部集成温度传感网络与补偿电路,实时采集晶体温度,动态调整负载电容,抵消晶体温漂曲线,将全温区间频率稳定度压缩至±2.5ppm乃至更高等级.区别于OCXO恒温晶振,TCXO不需要加热腔体,功耗更低,体积更小,成本可控,不需要长时间预热启动,完美适配电池供电无线终端,户外无人值守电力终端这类无法提供高功耗预算的设备;区别于VCXO压控晶振,TCXO重点聚焦温度稳定性,不需要外部压控电压调节,电路设计更加简洁.
二,ECS-TXO-3225MV核心规格参数详解

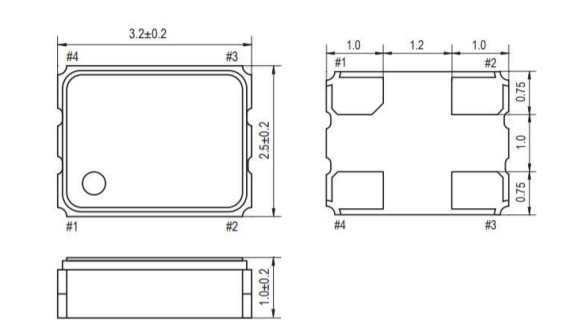

ECS-TXO-3225MV采用标准3225(3.2×2.5×1.0mm)陶瓷基座金属盖封装,表面贴装4引脚SMD结构,适合回流焊SMT产线自动化贴装,卷带包装支持高速贴片机生产,是PCB布局空间紧张的无线模块,小型智能电表终端的优选尺寸.
核心电气参数汇总:
频率覆盖范围:8MHz~60MHz,主流常用频点包含16MHz,20MHz,24MHz,26MHz,32MHz,40MHz等,覆盖Sub-GHz射频芯片,LoRa芯片,Wi-Fi蓝牙双模芯片,电力载波通信芯片的主流参考时钟需求;
全温频率稳定度:标准等级±2.5ppm(-40℃~+85℃工作区间),支持更高稳定度版本选型,满足高精度计量,窄带通信场景;电压变化稳定度优异,供电电压波动±5%条件下,频率漂移仅±0.3ppm,对电源纹波,电网侧电压扰动容忍度高;
