为物联网无线通信提供解决方案的Jauch晶振

物联网成了现在的一个新的流行词,物联网代表着新生网络的发展,物联网世界是由各式各样的无线网络设备所连接起来并且相互通信传输的一个生产链,物联网为各种需要无线设施所指令方向导航的产品提供一定网速和传输信号,为无线竞争提供无线通信解决方案的ASIC(专用IC)供应商美国Jauch晶振根据系统架构为物联网传输和接收无线分布的信息,为RF功能提供一定频率时钟信号.

由于基于石英晶体的参考频率(以ppm为单位)的精度转换为RF范围,强烈要求适用于由此产生的参考时钟的频率精度和稳定性水晶,大多数RF接收器或发射器通常使用频率范围为的AT切割晶体13.560MHz至52.0MHz创建用于产生RF接收的参考频率或传输频率在几百MHz或甚至在GHz范围内,因此,严格的规范可能适用于频率容差,频率稳定性和在客户产品的预期使用寿命期间晶体老化.

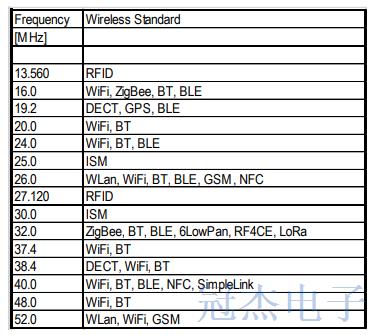

组合MCU和RF功能在一个包中,通常这些ASIC被称为RF-SoC,代表射频片上系统,而RF-SoC可能另外需要一个音叉晶体,这种TF晶体可用于待机或计时功能SoC的MCU部分,根据支持的无线标准,通常使用以下列表中的一个频率作为ASIC或SoC的RF部分的MHZ时钟晶振提供参数,通常RF(射频)电路以预定义和窄的方式发送和接收无线电波频段,避免与其他频段的任何干扰,并改善接收对于长距离传输的灵敏度,整体频率精度可以限制在几十ppm相对于指定的参考RF频率.

此外,基于石英晶体振荡器的参考时钟应该没有杂散频率,这可能是在接近实际RF传输载波的频率处引起不希望的RF传输频率,根据所使用的RF/无线标准,不同的总"ppm"预算是有效的,一些RF标准要求总"ppm"预算窄至+/-20ppm,而在其他标准中+/-40ppm可以接受的,频率稳定性超过工作温度范围,长期老化和由于负载电容容差引起的频率牵引应该保持在+/-20ppm以下,如果使用水晶,这不是一件容易的事.

一些RF-ASIC或RF-SoC可以在+25°C和25°C时补偿频率容差每个模块频率由模块的负载电容容差引起的频率牵引补偿,可以应用的两种频率补偿方法是微调频率合成器,根据晶体频率或负载产生RF频率RF-ASIC内置晶体负载电容的电容调谐,如有疑问,RF-ASIC数据表应包含频率补偿信息IC供应商推荐使用其RF芯片的方法,下面该表格有助于了解对石英晶振总体ppm预算的贡献可选择通过单独的频率补偿进行补偿,哪些贡献随温度变化(即F/T)或者在时间上无法预测制造(即老化).

最终晶振产品频率稳定性应从中所示的选项中正确选择,由负载电容容差/不匹配引起的频率容差和频移,频率稳定性和长期老化的贡献无法得到补偿生产时间,这就是为什么长期老化的贡献应该在整个生命周期中都很低,用于无线应用的Jauch欧美进口晶振为物联网提供了RF频率和RF带宽频率信号作用,使石英晶体在网络中的数据整体得到了频率稳定性.
