产品简介

小体积贴片2520mm晶振,外观小型,表面贴片型晶体振荡器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.8mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

产品详情

进口有源石英晶振,5032黑色壳晶振,SG-9001LB晶振

EPSON晶振,有源晶振,SG-210STF晶振,石英进口晶振,精工爱普生株式会社(总经理:碓井 稔,以下简称为“爱普生”)在2008年正式和深圳市金洛鑫电子有限公司签订在中国区域深圳总代理签订合作协议,在同年期间苏州爱普生水晶宣布将高端的石英晶体振荡器生产重心转移到中国苏州爱普生工厂生产,并且成立研发中心.因为智能手机,以及GPS卫星导航的普及,有源晶振得到迅速的发展,并且从早期5X7mm的体积演变到今天2520mm体积的温补晶振,压控晶振,以下是有源石英晶体振荡器部分产品型号,爱普生料号等.
2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。

进口有源石英晶振,5032黑色壳晶振,SG-9001LB晶振

爱普生晶振规格

单位

SG-210STF晶振

石英晶振基本条件

标准频率

fo

1~75MHZ

请联系我们以便获取其它可用频率信息

储存温度

T_stg

-40°C+125°C

裸存

工作温度

T_use

-40°C+105°C

标准温度

电压电源

Vcc

1.6V~3.6V


频率稳定度

f_tol

S:±25×10-6

L:±50×10-6

Y:±50×10-6

W:±100×10-6


功耗

LCC

1.5,1.8,2.1,2.4mA Max

OE=Vcc,L_ECL=50Ω

输出负载条件

L-CMOS

15PF

终止到Vcc-2.0V

相位抖动

tpj

0.3,0.5,0.8 PS Max


频率老化

f_aging

±3 × 10-6/ year Max.

+25°C,第一年,Vcc=3.3V

进口有源石英晶振,5032黑色壳晶振,SG-9001LB晶振

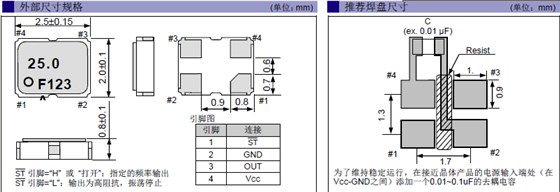

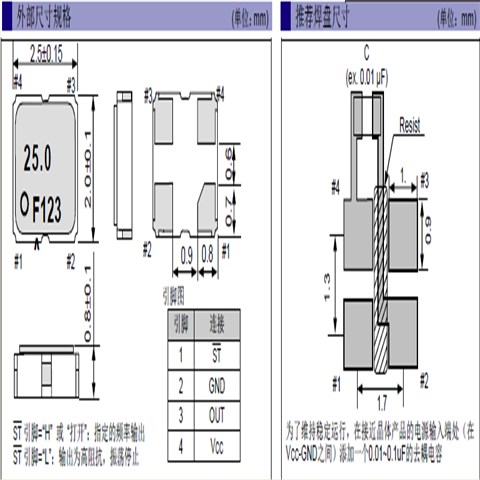

SG-210STF 2520 CMOS

进口有源石英晶振,5032黑色壳晶振,SG-9001LB晶振

贴片式晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。EPSON晶振,有源晶振,SG-210STF晶振,石英进口晶振
耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用进口SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
PCB设计指导:(1)理想情况下,机械蜂鸣器应安装在一个独立于有源石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性.(2)在设计时请参考相应的推荐封装。(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用。(4)请按JIS标准(JISZ3282,Pb含量1000ppm, 0.1wt%或更少)来使用无铅焊料。

进口有源石英晶振,5032黑色壳晶振,SG-9001LB晶振

爱普生晶振集团环保基本理念:1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.4为构建循环型社会做出贡献,致力于减少低电压有源晶体,温补晶振,石英晶体振荡器, 压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.5.推进环保型业务,充分发挥综合实力,推进石英晶振,贴片晶振环保型业务,为减轻社会的环境负荷做出贡献.6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.EPSON晶振,有源晶振,SG-210STF晶振,石英进口晶振
四脚金属面晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.爱普生晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少VCXO压控振荡器各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,贴片晶振,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.
