产品简介

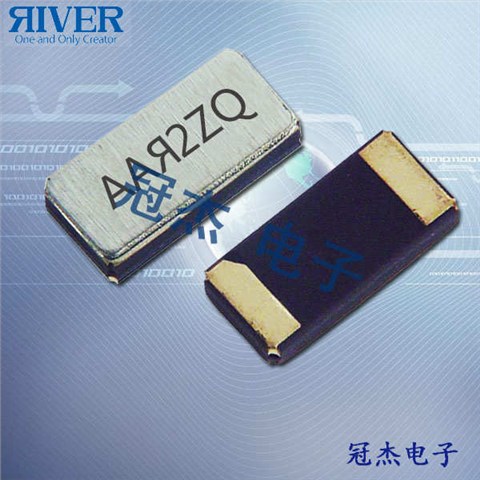

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

1XQJX

DH-1

大河晶振,贴片晶振,TFX-02S晶振,音叉晶振,本公司小型追求了起因,索尼发明了,世界第一的小型晶体管收音机,散列- 55(1955年),本公司的小型抵抗器被采用了。产品阵容这件事,本公司“轻薄短小”和概念,谁都没做过的创造的DNA,生みつけ了。以来,本公司的主力产品从抵抗器到水晶制品的现在,也始终持续着对小型化的挑战。电子束气密的封装:也可以说是广泛的对应范围的技术力量的证据,划时代的发明是“通过电子射线的气密封装”。以前的树脂等素材的产品封装方法,代替这个技术是前所未有的小型化和更优质化的门一打开エポックメイキング的创造和。
贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率。32.768KHz晶振,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

2GGCS

DH-2

大河晶振规格

单位

TFX-02S晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C+125°C

裸存

工作温度

T_use

-20°C+105°C

标准温度

激励功率

DL

0.5μW Max.

推荐:0.5μW

频率公差

f_— l

±10 × 10-6(标准),
(±10 × 10-6
±50 × 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.guanjiedz.com/

频率温度特征

f_tem

±7~±50× 10-6/-40°C+85°C

超出标准的规格请联系我们.

负载电容

CL

7PF,9PF,12.5PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

3CC

DH-3

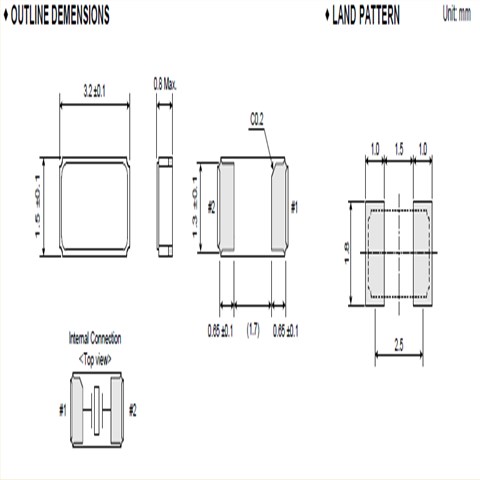

TFX-02S_3.2_1.5

4ZYSX

DH-4
所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。大河晶振,贴片晶振,TFX-02S晶振,音叉晶振
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的贴片石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
操作:请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。使用环境(温度和湿度):请在规定的温度范围内使用日本进口晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。晶振/石英晶体谐振器激励功率:在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 。负极电阻:除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.

5HBFZ

DH-5

日本大河晶振将:通过适当控制环境影响的物质,减少32.768K贴片晶振能源的使用,以达到节约能源和节约资源的目的。有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。大河晶振,贴片晶振,TFX-02S晶振,音叉晶振
日本大河晶振遵守法规和监管要求,从事环保产品的开发。环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、MHz两脚石英晶振、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动。大河集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。
致力于环境保护,包括预防污染。在3215贴片晶振晶体产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务。在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。

6LXFS

DH-6
