产品简介

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

产品详情

Cardinal晶振,贴片晶振,CX252晶振,无源SMD谐振器,Cardinal Components公司除了在晶体,振荡器,TCXO和VCXO石英基于时钟产品的商品市场上的竞争对手外,还有哪些产品?在Cardinal Components,Inc.自1986年以来,我们一直向北美,欧洲和亚洲的电子行业供应最优质的石英晶体和振荡器。在我们的历史中,我们与许多客户保持着长期的合作关系。他们回来是因为他们知道,不管挑战如何,Cardinal都能完成工作!

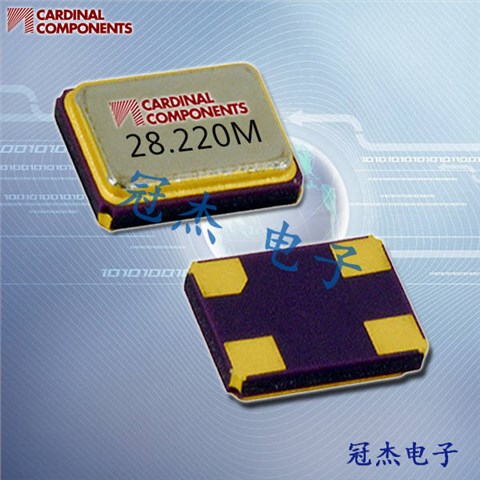

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5× 2.0×0.45mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。


英国出口石英晶振,大型4脚无源谐振器,60639晶振

卡迪纳尔晶振规格

单位

CX252晶振

石英晶振基本条件

标准频率

f_nom

12~54MHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-10°C+60°C

标准温度

激励功率

DL

100μW Max.

推荐:100μW

频率公差

f_— l

±10,30× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,www.guanjiedz.com

频率温度特征

f_tem

±10,30× 10-8/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

9,12PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

25ΩMax

-40°C — +85°C,DL = 100μW

频率老化

f_age

±2,±5× 10-6/ year Max.

+25°C,第一年


英国出口石英晶振,大型4脚无源谐振器,60639晶振

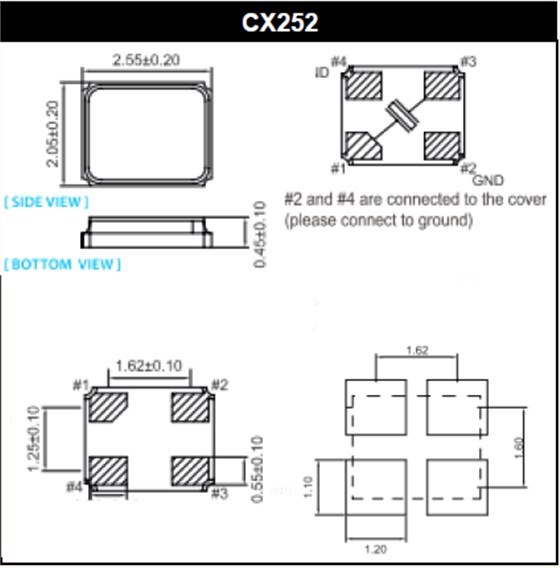

CX252 2520

英国出口石英晶振,大型4脚无源谐振器,60639晶振

如果由频率计数器测量的频率比目标频率高,要增加石英进口晶振的电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后,谐振点的调整。Cardinal晶振,贴片晶振,CX252晶振,无源SMD谐振器

如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:方法1:降低产品线路外部电容(Cd和CG)的值,并通过石英晶体谐振器具有较低负载电容(CL)。方法2:采用小电阻(RR)的晶体。方法3:使用镉和CG的不等价的设计。

我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本,保证安全。请用频率计数器来测量所述无源石英晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大。

我们很高兴地宣布,泰艺美国子公司Isotemp(http://www.taitien.com/)已经收购了Cardinal Components(http://www.cardinalxtal.com/)的资产。此次收购于2016年4月8日完成。Taitien是全球领先的频率控制产品制造商,提供广泛的2520mm轻重量晶体,振荡器,VCXO,TCXO,OCXO,精密晶体和厚度监视器晶体。该公司通过了ISO 9001和TS 16949认证,在台湾,中国和美国拥有制造,设计和应用工程资源。Cardinal晶振,贴片晶振,CX252晶振,无源SMD谐振器

Taitien成立于1976年,是的原始制造商之一。在二十世纪九十年代初,Taitien成为VCXO主要供应商的主要电信公司。在接下来的几年中,泰投投入大量资源用于研发,成为CMOS和LVPECL输出的表面贴装振荡器的领先生产商之一。泰泰被认为是平板电脑专用石英晶振产品的顶级制造商,为其全球客户提供领先的解决方案。

此次收购的联合产品将大大增强我们的功能,并使我们能够提供更广泛的2520贴片石英晶振产品。我们将继续提供Cardinal Components产品系列。业务将像往常一样继续使用相同的通信渠道。然而,最终的计划,后勤和会计活动将重新部署在美国弗吉尼亚州夏洛特维尔的泰坦美国子公司Isotemp。
