产品简介

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

无线通讯K级小型晶振,±10精度1610谐振器,TFX-04C晶振

大河晶振,有源晶振,FCXO-05/FCXO-05W晶振,石英晶振,水晶设备的性能决定水晶片(内部被编入的核心部件)中,振动理论分析基い设计的高技术和它具体化的精密加工技术,通过广泛的周波数范围内的高性能的产品提供了可能。。此外,根据本公司开发的生产设备,采用高精度组装技术和独自的工程过程设计,稳定的品质和生产性,以放心使用的产品为用户提供。这样河エレテック自豪的独创性的想法,今后的产品的开发和研究也产生很大优势源流成熟。电子束封装产销分离体制和集团企业青森河技术职员公司制造和销售子公司在集团进行产销分离体制采用。

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。

无线通讯K级小型晶振,±10精度1610谐振器,TFX-04C晶振

大河晶振规格

单位

FCXO-05/FCXO-05W晶振

石英晶振基本条件

标准频率

f_nom

1~80MHZ

标准频率

储存温度

T_stg

-40°C+125°C

裸存

工作温度

T_use

-20°C+105°C

标准温度

电压电源


1.8V,2.5V,3.3V


频率公差

f_— l

±7,±10,±15,±20,±30,±50

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.guanjiedz.com/

负载电容

CL

15F

超出标准说明,请联系我们.

输出方式


CMOS

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

无线通讯K级小型晶振,±10精度1610谐振器,TFX-04C晶振

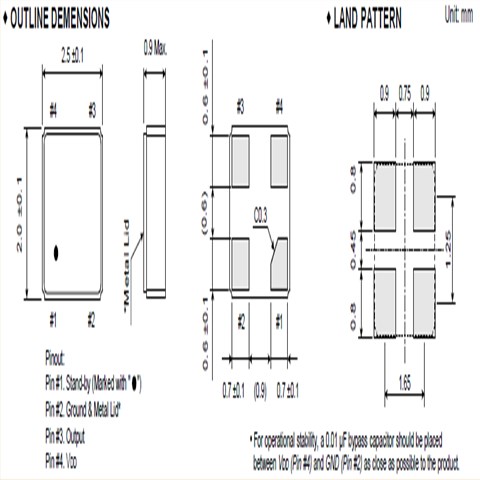

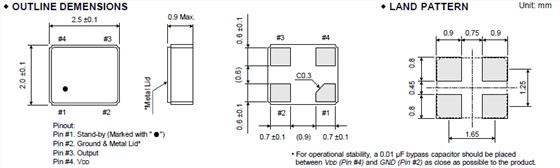

FCXO-05&05W_ 2.5_2.0 OSC

石英贴片晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.大河晶振,有源晶振,FCXO-05/FCXO-05W晶振,石英晶振

机械振动的影响:当进口有源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

无线通讯K级小型晶振,±10精度1610谐振器,TFX-04C晶振

大河晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识2520mm贴片晶振到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。过去大河晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。大河晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。大河晶振,有源晶振,FCXO-05/FCXO-05W晶振,石英晶振

大河集团将有效率的使用自然资源和能源,以便从源头减少四脚金属面SMD晶振废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。大河晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。

日本大河晶振遵守法规和监管要求,从事环保产品的开发。环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、进口石英晶振、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动。

无线通讯K级小型晶振,±10精度1610谐振器,TFX-04C晶振
