产品简介

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

产品详情

EP-1

EPSON晶振,有源晶振,SG-8101CE晶振,进口晶振,精工爱普生株式会社(总经理:碓井 稔,以下简称为“爱普生”)在2008年正式和深圳市金洛鑫电子有限公司签订在中国区域深圳总代理签订合作协议,在同年期间苏州爱普生水晶宣布将高端的石英晶体振荡器生产重心转移到中国苏州爱普生工厂生产,并且成立研发中心.因为智能手机,以及GPS卫星导航的普及,有源晶振得到迅速的发展,并且从早期5X7mm的体积演变到今天2520mm体积的温补晶振,压控晶振,以下是有源石英晶体振荡器部分产品型号,爱普生料号等.
crystal,石英晶振应用:数码相机,无线通讯,计算机,接口卡,电话,传呼机,遥控器,全球定位系统,MP3,MP4,MP5数码产品系列石英振荡器,OSC应用:无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.有源晶体应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

EP-2

爱普生晶振规格

单位

SG-8101CE晶振

石英晶振基本条件

标准频率

fo

0.67~170MHZ

请联系我们以便获取其它可用频率信息

储存温度

T_stg

-40°C+125°C

裸存

工作温度

T_use

-40°C+105°C

标准温度

电压电源

Vcc

1.8V~3.63V


频率稳定度

f_tol

B:±15×10-6

C:±20×10-6

J:±50×10-6


功耗

LCC

3.2~6.8mA Max

OE=Vcc,L_ECL=50Ω

输出负载条件

L-ECL

15PF

终止到Vcc-2.0V

相位抖动

tpj

0.3,0.5,0.8 PS Max


频率老化

f_aging

±5 × 10-6/ year Max.

+25°C,第一年,Vcc=3.3V

EP-3

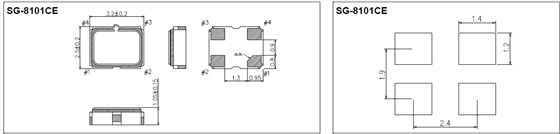

SG-8101CE

EP-4

每个封装类型的注意事项:(1)陶瓷包装晶振与SON产品在焊接陶瓷SMD封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。EPSON晶振,有源晶振,SG-8101CE晶振,进口晶振
(2)陶瓷包装石英OSC晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。陶瓷封装贴片晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
(3)柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当进口石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

EP-5

爱普生公司拥有世界顶端的机械技术,是全球数码映像的领军企业,同时也生产打印机和影印机等产品.而在3225mm石英振荡器中,占主席地位,石英晶振中,EPSON爱普生做的异常出色.具了解,爱普生现已实现成为石英部件的NO1,40多年前为支持SEIKO(精工)手表而成立的Epson石英部件部门强在PC、NB、手机及消费电子等运用上,市占率高达七八成,其中又以32.768k晶振称霸业界。爱普生以提供原子钟的精准振荡器知名业界。EPSON晶振,有源晶振,SG-8101CE晶振,进口晶振
加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用GPS导航有源晶振(TCXO)、恒温晶体振荡器(OCXO),晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.
爱普生晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过高精度晶振有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.爱普生晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
