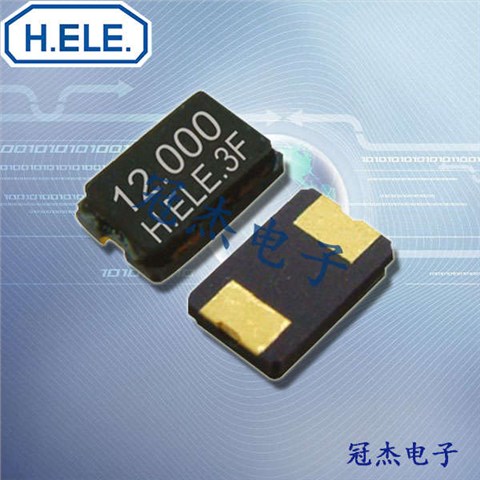

HELE晶振,陶瓷面晶振,HSX630G晶振

产品简介

频率：7.37~80.0MHz 尺寸：6.0*3.5mm 小型表面贴片晶振型,是标准的陶瓷晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

冠杰条框1

HELE晶振,台产陶瓷谐振器,HSX630G晶振,加高电子(H.ELE.)是晶振,石英晶振,有源晶振,压控振荡器频率组件的专业制造商，目前所提供的石英晶振(Crystal)，石英晶体振荡器(Oscillator)生产及销售规模居全台领先地位。成立于1976年，藉由与日本DAISHINKU（KDS晶振）株式会社的合作，引进日本精密制程、产品设计技术及讲究的质量管理工法，进而累积扎实的研发能力。我们拥有广泛的产品规格及客制化服务，应用范围涵盖日常消费产品 (如:网络与通讯产品、智能家庭和个人计算机)、高阶工业产品和车用电子。

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

冠杰条框2

加高晶振规格	单位	MHZ贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	7.37MHZ~80.00MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6(标准), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,www.yijindz.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

冠杰条框3

JG-3

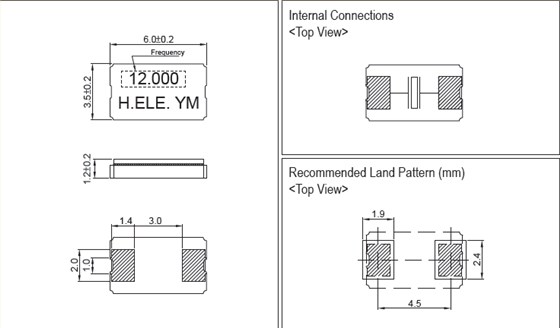

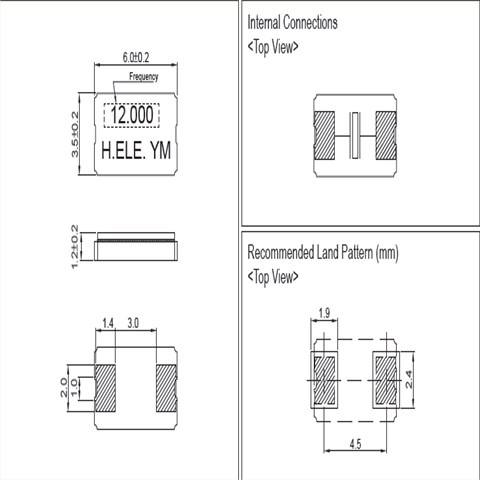

HSX630G 6035

冠杰条框4

JG-4

所有产品的共同点HELE晶振,台产陶瓷谐振器,HSX630G晶振
1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）
5：卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

冠杰条框5

JG-5

环保理念：
HELE晶振,台产陶瓷谐振器,HSX630G晶振,确实遵循RoHS （欧盟电子电机产品有害物质禁限用指令)、SONY 技术标准文件(SS-00259)及其他法规与客户要求。推动环境教育活动,持续强化全员及供货商的环保观念及认知，重视无有害物质的产品及生产过程,致力推动设计绿色产品。
HELE加高晶振绿色产品规范参考标准
1.RoHS指令(2011/65/EC)危害物质限用指令
2.SONY 技术标准文件(SS-00259)
3.REACH（欧盟化学品注册、评估及授权规范)
3.全氟辛烷磺酸盐PFOS (2006/122/EC)指令
4.各客户要求而订定进口晶振冠杰条框6
