有源定义说明和贴片振荡器脚位区分及作用

在电子学上，通常将含有石英晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型，无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶振外，还有晶体管和阻容元件，因此体积较大。

随着产品的功能越来越多，越来越强大，普通的石英水晶振子（石英晶体谐振器）不能完全满足高端智能产品的要求，致使石英晶体振荡器被广泛的应用，在性能，温度特性和电气特性等较为有优势，有源晶振的脚位多数都是四个脚和六个脚的，四脚的比较多见，所以更具有多用途特性，接下来让我给大家讲下，普通有源晶振的四个引脚的功能和作用。

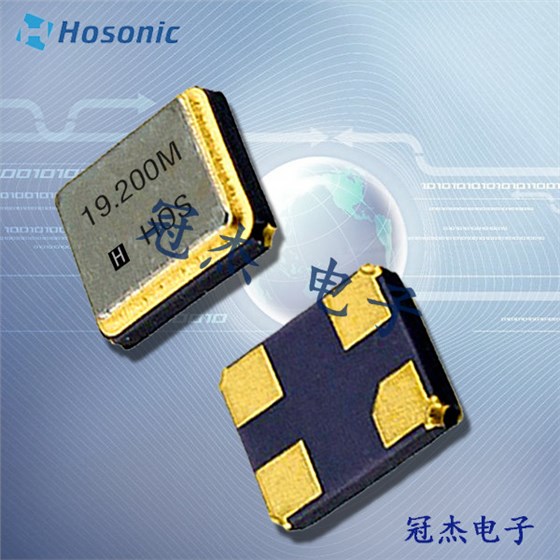

之前有给大家介绍过石英晶振的几种焊接方式，贴片石英晶振和插件音叉晶振有着不同选择的焊接方法。了解过焊接方法，那你了解过石英晶振引脚的作用和区别吗？插件晶振常见引脚有四脚的，三脚的，两脚的，但贴片晶振就多了，十几个脚的都有，今天我们就先选常用的四脚贴片晶振来具体了解一下。并且今天所说的贴片四脚晶振是有源晶振系列的！

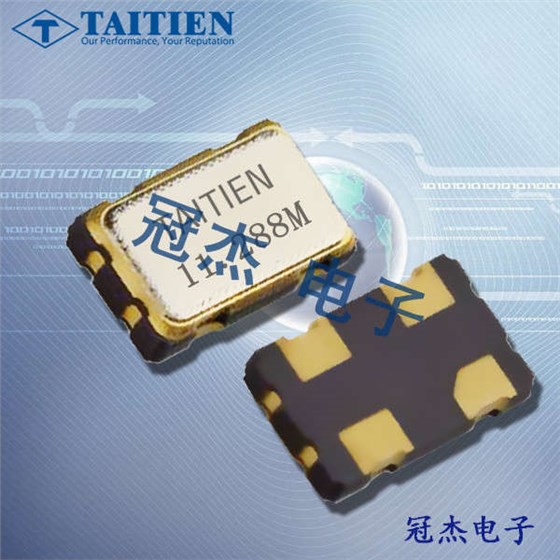

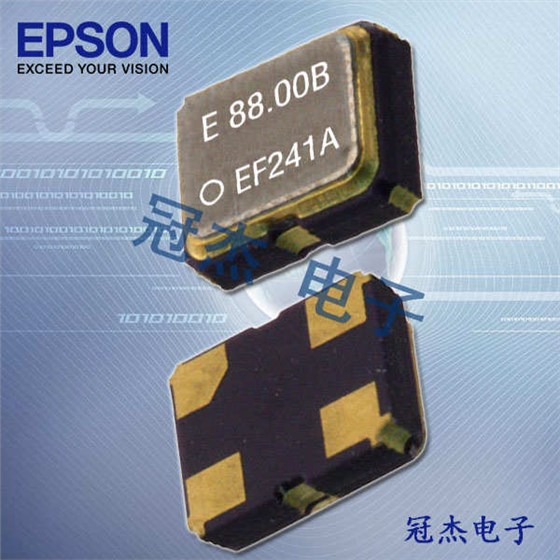

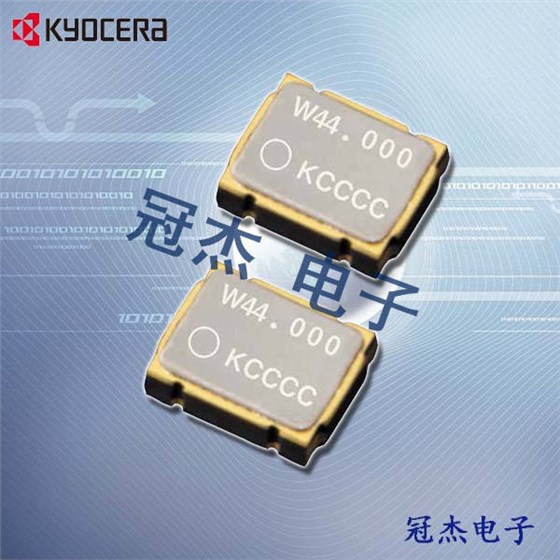

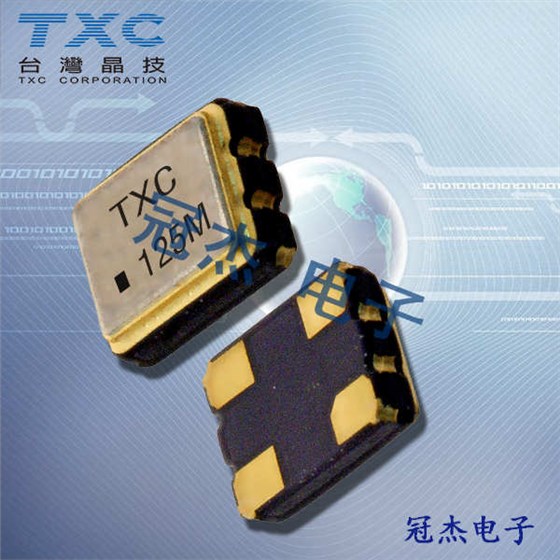

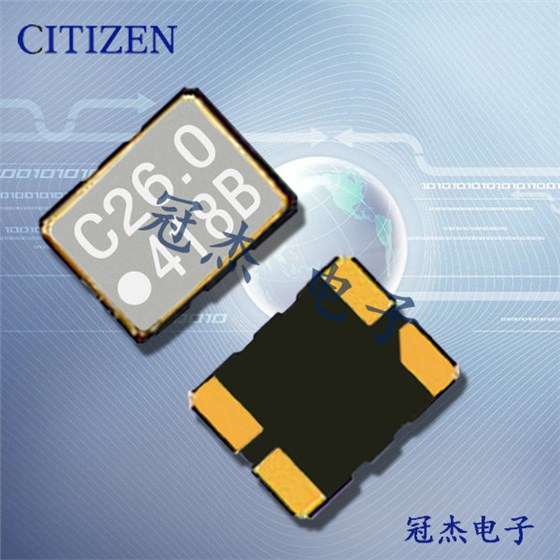

有源晶振有四个引脚，它的1号引脚通常芯片对应脚的地方会有一个黑点或者缺口，贴片晶振的比较难认，需小心辨认缺口。不行的话就做个小实验，4脚只要有电压输入3脚就会有振荡输出了，用示波器可看到。

4个引脚的定义为（逆时针方向）：

1：NC=Not Connected=不连接=空脚；

2：接地；（与芯片外壳接通）

3：振荡信号输出；

4：VCC，通常为5V左右。

有源晶振是一个完整的石英晶体振荡器，它由石英晶体、晶体管以及阻容元件组成。对外是一个方方的有四个引脚的一个元件。跟无源晶振比，他的信号比较稳定，而且根据外围电路不同它的电平是可调的，常用与要求比较高的场合。

在接有源晶振的时候遇到过芯片很热的问题，只要一通电源温度很快上升。总结了下，这种芯片发热主要有两个可能的问题：

1、引脚接反。贴片的引脚不是很好辨认，所以如果是贴片的有源晶振，没有出现1所说的问题，那么十有八九是引脚接反了。不用测了，直接旋转180度重焊。

2、引脚间短路。特别是有源SMD晶振，它的四个焊点离芯片金属外壳比较近，稍有马虎就会把两个焊点通过外壳短接，特别是2和4脚短接。
