高利奇晶振,温补晶振,GTXO-C74晶振

高利奇晶振,温补晶振,GTXO-C74晶振高利奇晶振,温补晶振,GTXO-C74晶振

产品简介

频率:30.0 ~ 61.44MHz 尺寸:7.0*5.0mm 具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求

产品详情

1XQJXGL-1

高利奇晶振,温补晶振,GTXO-C74晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数

2GGCSGL-2

型号

GTXO- C74(TCXO)

输出频率范围

30-61.44100MHz

标准频率

16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz

电源电压范围

3.3V

电源电压(Vcc

+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

待机时电流

-

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±0.5×10-6,±2.5×10-6max./-30?+85
±0.5×10-6,±2.5×10-6max./-40
?+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

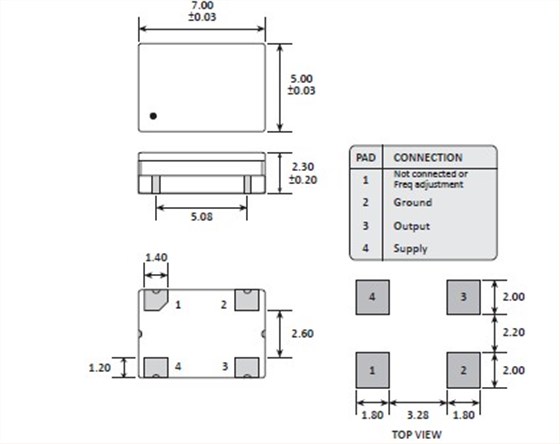

3CCGL-3

GTXO-C74

4ZYSXGL-4

石英晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC GND

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。高利奇晶振,温补晶振,GTXO-C74晶振

5HBFZ

GL-5高利奇SMD晶振环保理念

高利奇石英晶振公司通过BSI质量保证,获得了ISO 9001:2015的认证.BSI是世界领先的认证机构之一.自我们于1996年在ISO 9002 - 1994的原始认证以来,每一项评估都显示出一份清洁的健康法案,没有不一致的情况.

作为世界领先的石英晶振,贴片晶振, 石英晶体谐振器,石英晶体供应商,高利奇晶振公司敏锐地意识到我们的责任,确保我们的产品不受有害物质和高度关注的物质的影响,而且所有的部件材料都是由无冲突地区负责的.

高利奇石英晶振公司认真对待环境,管理环境管理系统,并将其重新编码到ISO14001.我们的环境政策,作为我们不断改进的动力的一部分,我们也鼓励员工在生活的各个方面都意识到他们对环境的影响.
