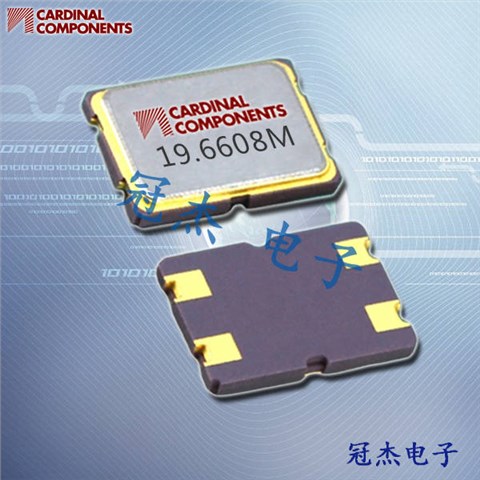

Cardinal晶振,贴片晶振,CX12B晶振,石英无源晶振

Cardinal晶振,贴片晶振,CX12B晶振,石英无源晶振Cardinal晶振,贴片晶振,CX12B晶振,石英无源晶振

产品简介

通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。

产品详情

Cardinal晶振,贴片晶振,CX12B晶振,石英无源晶振,Cardinal Components公司除了在晶体,振荡器,TCXO和VCXO石英基于时钟产品的商品市场上的竞争对手外,还有哪些产品?通过ISO-9001:2008认证,Cardinal致力于为我们的客户提供最优质的产品,技术支持和卓越的服务。我们的工程人员可以回答您的问题,并为新产品和现有产品提供设计帮助。我们提供灵活的交付计划,例如JIT和订单备货,因此消除了供应问题。

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。

英国出口石英晶振,大型4脚无源谐振器,60639晶振

卡迪纳尔晶振规格

单位

CX12B晶振

石英晶振基本条件

标准频率

f_nom

9.83~100MHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-10°C+85°C

标准温度

激励功率

DL

0.1mW Max.

推荐:1.0μW

频率公差

f_— l

±50,100× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,www.guanjiedz.com

频率温度特征

f_tem

±50× 10-8/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

18PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

25ΩMax

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年


英国出口石英晶振,大型4脚无源谐振器,60639晶振

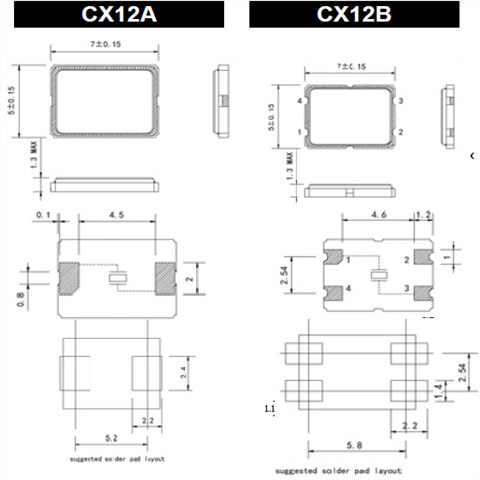

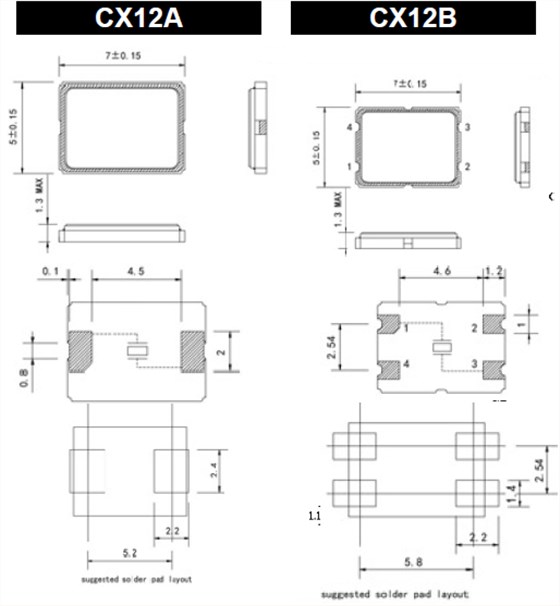

cx12a cx12b 7050

英国出口石英晶振,大型4脚无源谐振器,60639晶振

这些石英进口晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。Cardinal晶振,贴片晶振,CX12B晶振,石英无源晶振

我们可以先使用示波器或者频率计数器来检查石英晶体谐振器终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试无源晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:
20180724162759

此次收购的联合产品将大大增强我们的功能,并使我们能够提供更广泛的四脚贴片晶振产品。我们将继续提供Cardinal Components产品系列。业务将像往常一样继续使用相同的通信渠道。然而,最终的计划,后勤和会计活动将重新部署在美国弗吉尼亚州夏洛特维尔的泰坦美国子公司Isotemp。Cardinal晶振,贴片晶振,CX12B晶振,石英无源晶振

我们很高兴地宣布,泰艺美国子公司Isotemp(http://www.taitien.com/)已经收购了Cardinal Components(http://www.cardinalxtal.com/)的资产。此次收购于2016年4月8日完成。Taitien是全球领先的频率控制产品制造商,提供广泛的金属壳进口谐振器,振荡器,VCXO,TCXO,OCXO,精密晶体和厚度监视器晶体。该公司通过了ISO 9001和TS 16949认证,在台湾,中国和美国拥有制造,设计和应用工程资源。

Taitien成立于1976年,是的原始制造商之一。在二十世纪九十年代初,Taitien成为VCXO主要供应商的主要电信公司。在接下来的几年中,泰投投入大量资源用于研发,成为CMOS和LVPECL输出的表面贴装振荡器的领先生产商之一。泰泰被认为是进口石英晶体谐振器频控产品的顶级制造商,为其全球客户提供领先的解决方案。

英国出口石英晶振,大型4脚无源谐振器,60639晶振
