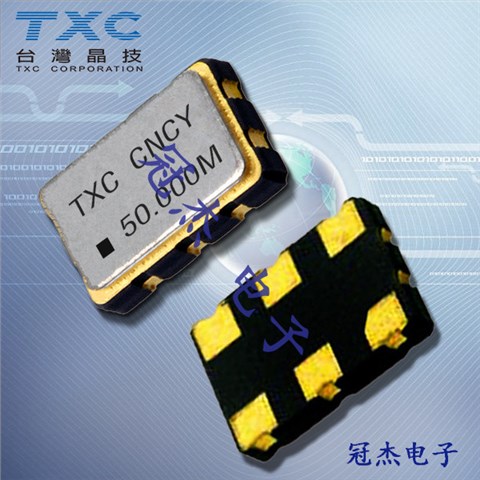

	TXC晶振,压控晶振,CR晶振,5032晶振,台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市。Oscillators(32.768kHz,CMOS硅MEMS,差分输出,看到汽车级),压控晶体振荡器(CMOS差分输出),TCXO(基础、GPS、精密),压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)等。
 贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
 石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。



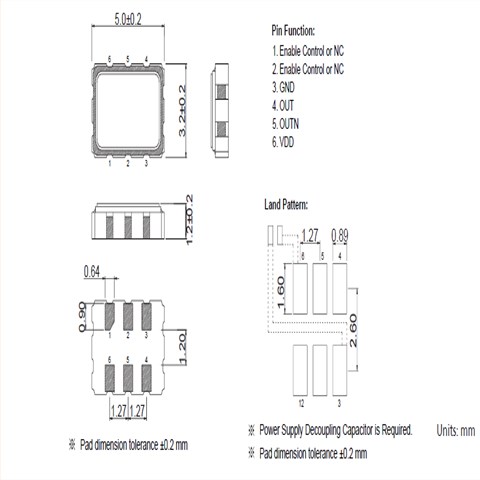

| 型号 | 符号 | CR晶振 |
| 输出规格 | - | cmos |
| 输出频率范围 | fo | 50~200MHz |
| 电源电压 | VCC | 3.3V |
|
					频率公差 | f_tol | ±0.5×10-6max.,±2.0×10-6max. |
| 保存温度范围 | T_stg | -55~+125℃ |
| 运行温度范围 | T_use | -10~+70℃,-40~+85℃ |
| 消耗电流 | ICC | 45mA max. (fo≦170MHz) |
| 待机时电流(#1引脚"L") | I_std | 2.0μA max. |
| 输出负载 | Load-R | 50Ω |
| 波形对称 | SYM | 45~55% [at outputs cross point] |
| 0电平电压 | VOL | VCC-1.81~VCC-1.62V |
| 1电平电压 | VOH | VCC-1.025~VCC-0.88V |
| 上升时间下降时间 | tr, tf | 5ms max. [20~80% Output, OutputN] |
| 差分输出电压 | VOD1, VOD2 | - |
| 差分输出误差 | ⊿VOD | - |
| 补偿电压 | VOS | - |
| 补偿电压误差 | ⊿VOS | - |
| 交叉点电压 | Vcr | - |
| OE端子0电平输入电压 | VIL | VCC×0.3 max. |
| OE端子1电平输入电压 | VIH | VCC×0.7 min. |
| 输出禁用时间 | tPLZ | 200ns |
| 输出使能时间 | tPZL | 10ms |
| 周期抖动(1) | tRMS | 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
| tp-p | 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) | |
| 总抖动(1) | tTL | 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
| 相位抖动 | tpj |
					1ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |








	耐焊性:将金属面晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。TXC晶振,压控晶振,CR晶振,5032晶振
 所有石英进口晶体和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
 未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的SMD石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。





	TXC晶技晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,CMOS输出有源晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.TXC晶振,压控晶振,CR晶振,5032晶振
 TXC晶技晶振集团将有效率的使用自然资源和能源,以便从源头减少5032石英晶体振荡器废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
 台湾TXC晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,进口石英晶体振荡器同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。
