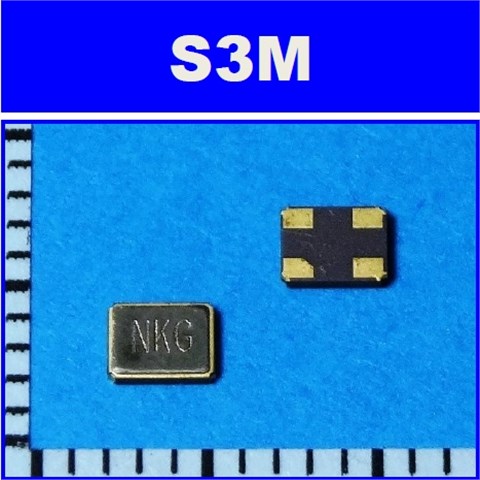

S3M16.0000F16M25-EXT/6G移动通信晶振/NKG汽车级晶振，尺寸为3.2x2.5x0.7mm,频率16MHZ，香港NKG无源晶振，NKG石英晶体，石英晶体谐振器，石英晶体，石英贴片晶振，SMD晶振，小体积晶振，无源贴片晶振，贴片谐振器，蓝牙专用贴片晶振，智能家居专用晶振，智能音响晶振，移动通信晶振，无线应用专用晶振，6G无线设备晶振，6G移动通信晶振，低损耗无源晶振，高精度石英晶体，高品质晶振，高性能石英晶振，产品具备低损耗高质量的特点.
谐振器产品常常用于移动通信，无线、蓝牙，便携式设备，USB存储设备，智能音响，仪器设备，医疗产品等领域。S3M16.0000F16M25-EXT/6G移动通信晶振/NKG汽车级晶振.

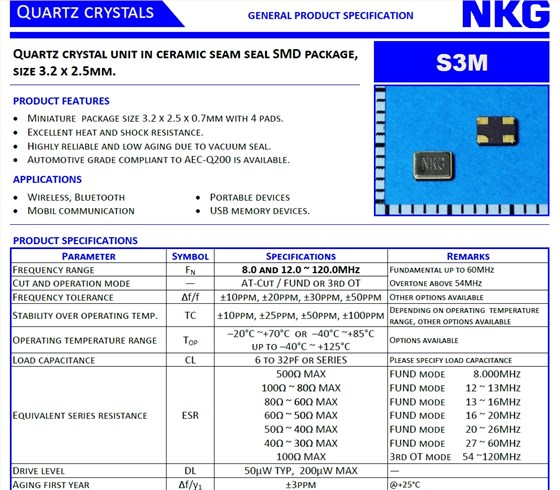

S3M16.0000F16M25-EXT/6G移动通信晶振/NKG汽车级晶振参数表
Parameter
Symbol
Specifications
Remarks
Frequency range
FN
16.0MHz
Fundamental up to 60MHz
Overtone above 54MHz
Cut and operation mode
—
AT-Cut / FUND or 3rd OT
Frequency tolerance
Δf/f
±10ppm, ±20ppm, ±30ppm, ±50ppm
Other options available
Stability over operating temp.
TC
±10ppm, ±25ppm, ±50ppm, ±100ppm
Depending on operatingtemperature
range, other options available
Operating temperature range
TOP
– 20°C ~+70°Cor –40°C ~+85°C
up to –40°C ~ +125°C
Options available
Load capacitance
CL
6 to 32pF or SERIES
Please specify load capacitance
Equivalent series resistance
ESR
500Ω MAX
100Ω ~ 80Ω MAX
80Ω ~ 60Ω MAX
60Ω ~ 50Ω MAX
50Ω ~ 40Ω MAX
40Ω ~ 30Ω MAX
100Ω MAX
FUND mode
FUND mode
FUND mode
FUND mode
FUND mode
FUND mode
3rd OT mode
8.000MHz
12 ~ 13MHz
13 ~ 16MHz
16 ~ 20MHz
20 ~ 26MHz
27 ~ 60MHz
54 ~120MHz
Drive level
DL
50µW TYP,200µW MAX
—
Aging first year
Δf/y1
±3ppm
@+25°C

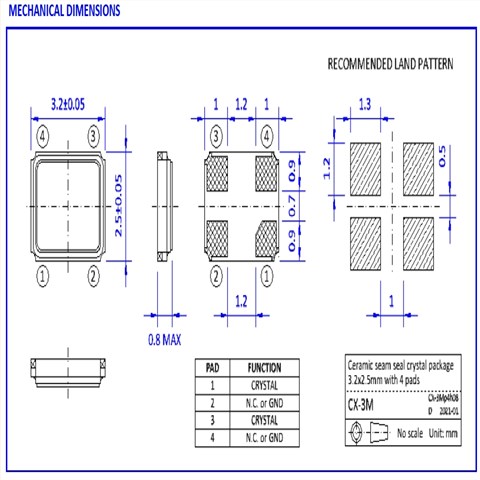

S3M16.0000F16M25-EXT/6G移动通信晶振/NKG汽车级晶振尺寸图
贴片晶振产品特性：
微型封装尺寸3.2x2.5x0.7毫米，带4个焊盘。
卓越的耐热性和抗震性。
真空密封，可靠性高，老化程度低。
可提供符合AEC-Q200标准的汽车级
更多相关香港NKG晶振型号，请联系我们！
