产品简介

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

1.5MHz晶振,NZ2016SF晶振,SMD晶振

NDK晶振,贴片晶振,NZ2016SH晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——温补晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

1.5MHz晶振,NZ2016SF晶振,SMD晶振

项目

符号

规格说明

条件

输出频率范围

f0

32.768K晶振

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60 V to 3.63 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55to +125

裸存

工作温度

T_use

G: -40to +85

请联系我们查看更多资料http://www.guanjiedz.com

H: -40to +105

J: -40to +125

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25 , 初年度,第一年

1.5MHz晶振,NZ2016SF晶振,SMD晶振

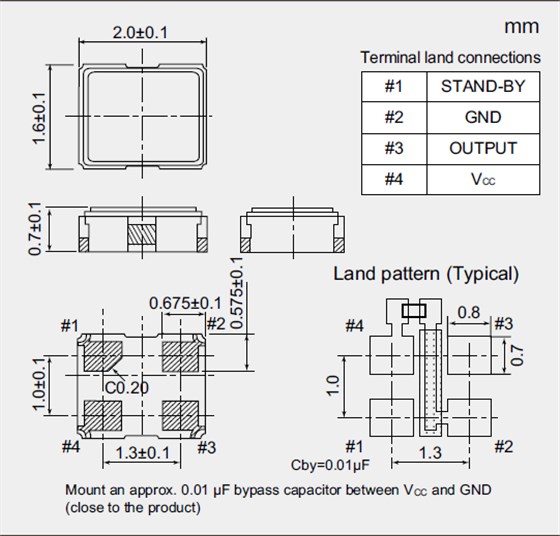

NZ2016SH 2.0_1.6 CMOS

1.5MHz晶振,NZ2016SF晶振,SMD晶振


请测量使用示波器或频率计数器石英晶振的两个端子的信号,如果频率不在规定范围内,它的输出波形的幅度是不够的(例如超过+/-200ppm的),请按照步骤2-3步骤2-5。

The formula for Capacitances versus Frequency is as following:

该公式的电容与频率是如下:

FL = FR * (1 + C1 / 2 * (C0 + CL) ) where

该曲线代表电容变化与频率变化(频率pullability)变化的变化:


如果由频率计数器测量的频率比目标频率高,要增加贴片晶振的电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后,谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:

方法1:降低产品线路外部电容(Cd和CG)的值,并通过晶体具有较低负载电容(CL)。

方法2:采用小电阻(RR)的晶体。

方法3:使用镉和CG的不等价的设计。

我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本,保证安全。请用频率计数器来测量所述晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格,请采用石英晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大。
