1612超小型贴片谐振器,无源四脚石英晶振,ETAB晶振

产品简介

尺寸:1.6*1.2mm 频率:24.000MHZ~54.000MHZ 超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

产品详情

1XQJX

HX-1 鸿星晶振，石英晶振，ETAB晶体，鸿星晶振已经成为全球从事石英晶振频率控制组件的重要制造商之一，致力于插件晶振(DIP)与(SMD)贴片晶振，有源晶振,压控振荡器系列产品之研发、设计、生产与营销。
希华晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

2GGCS

鸿星晶振规格	单位	ETAB贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	24.000MHZ~54.000MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-30°C ～ +85°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10ppm,±30ppm,±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, www.guanjiedz.com
频率温度特征	f_tem	±10ppm,±30ppm,±50ppm/-30°C ～ +85°C	超出标准的规格请联系我们.
负载电容	CL	8pF,10PF,12PF,16PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±2 × 10^-6/ year Max.	+25°C,第一年

3CC

HX-3

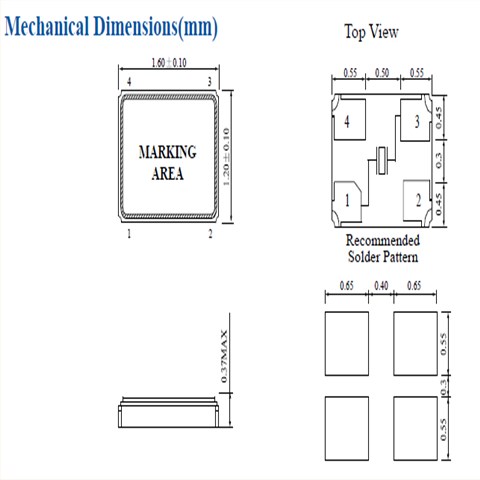

ETAB(Former HCX-TAB)1612

4ZYSX

HX-4 超声波清洗
（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.鸿星晶振,石英晶振,ETAB晶体
（2）使用时钟晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.
（3）请勿清洗开启式晶振产品
（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.
（5）焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.
使用环境（温度和湿度）
请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

5HBFZ

鸿星晶振科技股份有限公司藉由环境/安卫管理系统的推动执行，以整合内部资源，奠定经营管理的基础。藉执行环境考量面/安卫危害鉴别作业，环境/安卫管理方案和内部稽核为手段，合理化推动环境/安卫管理，落实环境/安卫系统有效实施。
鸿星晶振科技股份有限公司，ETAB晶振依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’，以界定本公司环境/安卫管理系统之范围，包括任何排除之细节及调整。
在1612mm晶振的整个生命周期内确定、评价和改进重要的环境、健康和安全因素。
为防止事故的发生和制造清洁的生产环境，开发生产过程的安全技术，明确紧急状态反应的职责。
鸿星晶振集团充分认识加强环境保护工作的重要性和紧迫性，把环境保护摆在更加重要的战略位置，以对国家、对民族、对子孙后代高度负责的精神，鸿星贴片晶振在生产过程中切实做好环境保护工作，推动经济社会全面协调可持续发展。鸿星晶振,石英晶振,ETAB晶体
