CTS晶振,有源晶振,M5500晶振,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
压电石英晶振主要是利用石英材料（水晶）的压电效应制成的电子原件和器件，压电效应是一种机电能量互换的现象，压电效应分为正压电效应和逆压电效应，正压电效应是以机械应力及，应变（形变）作用而使物体产生电荷或电压输出。逆压电效应是以电能输入使之产生机械能或，位移（形变）的输出。
|
型号 |
参数 |
|
|
输出频率范围 |
1HZ-125MHZ |
|
|
标准频率 |
16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz |
|
|
电源电压范围 |
+2.5v~+5.0V |
|
|
电源电压（Vcc） |
+2.5V/+3.3V/+5.0V |
|
|
消耗电流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz） |
|
|
待机时电流 |
- |
|
|
输出电压 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
输出负载 |
10kΩ//10pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6max.（After 2 reflows） |
|
温度特性 |
±0.5×10-6,±2.5×10-6max./-30?+85℃ |
|
|
电源电压特性 |
±0.2×10-6max.（VCC±5%） |
|
|
负载变化特性 |
±0.2×10-6max.（10kΩ//10pF±10%） |
|
|
长期变化 |
±1.0×10-6max./year |
|
|
频率控制 |
控制灵敏度 |
- |
|
频率控制极性 |
- |
|
|
启动时间 |
2.0ms max. |
|
如果直接在外壳部位焊接，会导致金属面晶振壳内真空浓度的下降,使晶振特性恶化以及晶振芯片的破损。应注意将晶振平放时，不要使之与导脚相碰撞，请放长从外壳部位到线路板为止的导脚长度 (L) ，并使之大于外壳的直径长度(D)。
焊接方法焊接部位仅局限于导脚离开玻璃纤部位 1.0mm 以上的部位，并且请不要对外壳进行焊接。另外，如果利用高温或长时间对导脚部位进行加热，会导致晶振特性的恶化以及晶振的破损。
因此，请注意对插件晶振导脚部位的加热温度要控制在 300°C 以下，且加热时间要控制在5秒以内 (外壳的部位的加热温度要控制在150°C以下)。

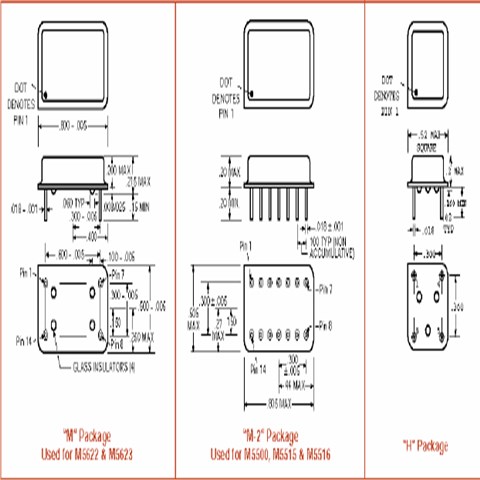

CTS晶振,有源晶振,M5500晶振
CTS晶振公司集团作为“地球内企业”，在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性，并致力于“CSR经营”和“环境经营”。为取得社会的信任，为推动环境负荷最小化，CTS晶振集团还开展了各种各样的活动。并通过业务发展推进环境改善,低功耗有源晶体振荡器系统进行环境管理。
CTS晶振集团为确保安全、提高保护预防措施、压控晶振的可靠性以及职业安全，M5500晶振通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。
CTS晶振集团建立一种可测量的发展和改进的目标指标，定期进行内审和管理评审。CTS插件石英晶体振荡器或新生的各种活动中不断监测和改进环境绩效。
