TXC2016石英晶体,无源四脚贴片晶振,8Y晶振

产品简介

尺寸:2.0*1.6mm 频率:16.000MHZ~66.000MHZ 2016mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点.

产品详情

1XQJX

TXC晶振，石英晶振，8Y晶体，TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。
石英晶振的切型。采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等。TXC2016石英晶体,无源四脚贴片晶振,8Y晶振

2GGCS TXC-2

TXC晶振规格	单位	8Y贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	16.000MHZ~66.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10^-6(标准), (±10 × 10^-6～ ±20 × 10^-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, www.guanjiedz.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10^-6/ year Max.	+25°C,第一年

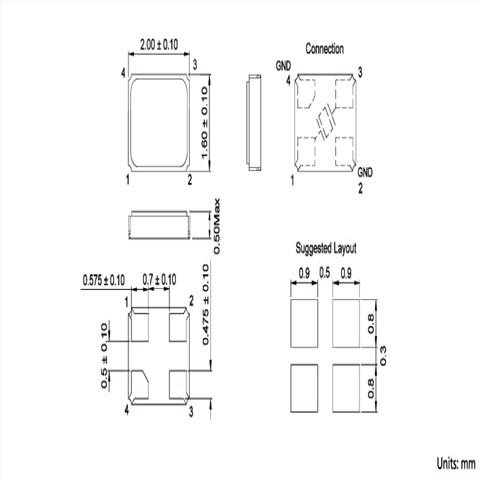

3CC

TXC-3

TXC_8Y-2.0_1.6

4ZYSX

TXC-4 操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.TXC晶振,石英晶振,8Y晶体
使用环境（温度和湿度）
请在规定的温度范围内使用石英水晶振动子.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）.
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）.TXC2016石英晶体,无源四脚贴片晶振,8Y晶振
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容（请参阅“负载电容”章节内容）.

5HBFZ

将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。加强污染防治，减少现有的污染废弃物以及在未来2016四脚贴片晶振生产制造中所产生的污染。TXC晶振,石英晶振,8Y晶体
台湾TXC晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向。
台湾TXC晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,2016无源晶振不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.
以最小化使用危险材料、能源和其它资源为目的进行石英晶体谐振器及服务的安全生产和使用，并确保回收利用。以防治污染、保存资源的方式进行商务运作，并积极地对以往的环境破坏进行揭露。持续改进，将环境管理与商务运行和决策过程高度集成，规范其行为TXC2016石英晶体,无源四脚贴片晶振,8Y晶振
