石英晶振在电路中将出现的几种频率及公示表达

谐振频率及反谐振频率, fr and fa , 分别是当电导等于零(纯电阻特性)的二个频率. 在这个时候, fr 的阻抗为 1 / Rr 而fa 的阻抗为 1/ Ra.

串联偕振频率及并联偕振频率, fs and fp ,是分别由电导(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大时的频率.

在评估共振时的等效线路时, 串联谐振频率及并联谐振频率, fr and fa ,是最重要的二个频率参数. 对于串联谐振频率及并联谐振频率( fs and fp )二者的关系, 我们可以用下列公式来表达:

公式中的C1及 L1 分别是动态电容(motional capacitance)及动态电感(motional conductance); Co 是静态电容(shunt capacitance).

在技术文献及产品应用上, 石英晶体共振子的共振有三组不同定义及特性的共振频率.

(1)谐振频率及反谐振频率 ( fr , fa )

(resonance frequency and anti-resonance frequency)

(2)最大电导频率及最小电导频率 ( fm , fn )

(maximum admittance frequency minimum admittance frequency).

(3)串联谐振频率及并联谐振频率 ( fs , fp )

(series resonance frequency and parallel resonance frequency)

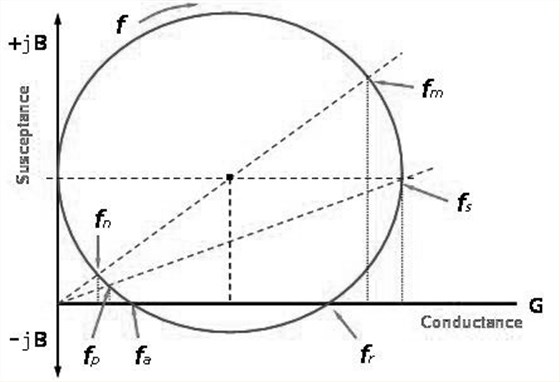

这三组频率的导纳(admittance)图, 可以从图中复数坐标清楚的看到
