NDK晶振集团石英晶体振荡电路图

振荡电路

以下电路图是使用晶体单元时推荐的振荡电路的示例。在确定频率范围和泛音规格后，您可以根据IC电路或分立电路的选择建立各种电路元件和条件晶体管。

IC电路常数或电路配置因不同的IC制造商而异，这些因素可能会对晶体单元的振荡产生微妙的影响。

1。频率范围: 12至20兆赫泛音阶:基频负载电容C1 = 20pf

锁相环的晶体振荡电路

2。频率范围: 3至25兆赫泛音阶:基频

74HCUO4AP

3 .频率范围: 3至25兆赫泛音阶:基频

7SU04F 7SU04F

4。频率范围: 25至50兆赫泛音阶:基频

7SHU04 7SHU04

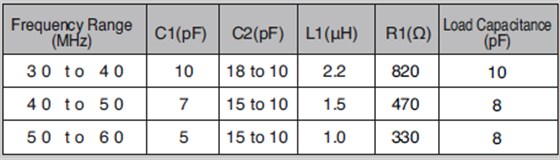

5 .频率范围: 30至60兆赫泛音阶:第三泛音

7SHU04 7SHU04

6 .频率范围:最大16至80兆赫泛音阶:第三，第五泛音负载电容C1 :串联谐振

7。频率范围:最大80至140 MHz泛音阶:第三，第五泛音负载电容C1 :串联谐振

8。非缓冲IC振荡电路连接的例子

为了防止输入和输出之间的耦合:将输入引脚3放置在离输出引脚7一定距离的位置。停用中心的逆变器

9。集成电路内部振荡电路连接示例

要实现正确的操作:

当IC已经嵌入电阻R1时，其安装是不必要的。电阻R2对于防止异常是必要的振荡。使用此电路作为基本模式。检查后，在输出侧安装电阻R2集成电路终端功能。

安装注意事项:

1。使用连接零件的线路(包括接地线)的最短距离，以防止包含不必要的杂散

电容。

2。不要让振荡电路的任何部分越过同一电路板上任何其他电路的信号线。
